Cầu 4: Cho mạch điện như hình vẽ, trong đó nguồn diện có suất điện động E = 12 V và có điện trở trong r= 32. Các điện trở của mạch ngoài RI 32, R2 62, bình điệ

Câu hỏi :

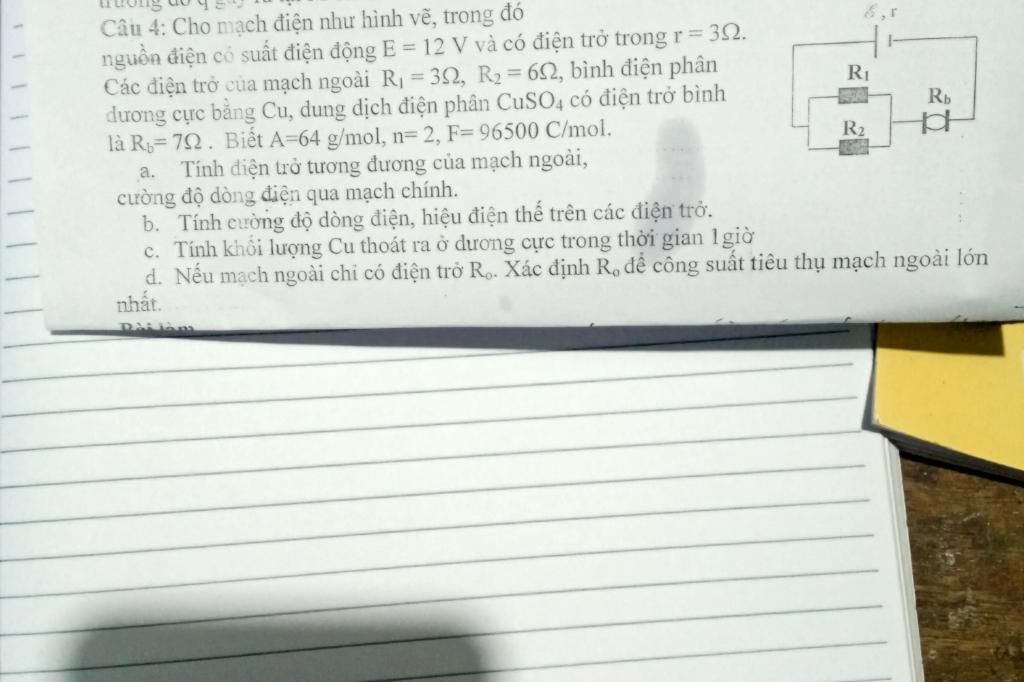

Cầu 4: Cho mạch điện như hình vẽ, trong đó nguồn diện có suất điện động E = 12 V và có điện trở trong r= 32. Các điện trở của mạch ngoài RI 32, R2 62, bình điện phân dương cực bằng Cu, dung dịch điện phân CUSO4 có điện trở bình là R= 72. Biết A=64 g/mol, n= 2, F= 96500 C/mol. Tính điện trở tương đương của mạch ngoài, cường độ dòng điện qua mạch chính. b. Tính cường độ dòng điện, hiệu điện thế trên các điện trở. c. Tính khối lượng Cu thoát ra ở dương cuc trong thoi gian 1giờ d. Nếu mạch ngoài chi có điện trở Ro. Xác định Ro dể công suất tiêu thụ mạch ngoài lón nhất.


Lời giải 1 :

a. R1 // R2 : R12 = $\frac{R1.R2}{R1+R2}$ = $\frac{3.6}{3+6}$ =  2 ohm
R12 nt Rb : R12b =  R12+ Rb =  2+ 7 =  9 ohm = Rtđ
$I_{N}$=   $\frac{E}{Rtđ + r}$ = $\frac{12}{9+3}$ = 1 A
b. $I_{N}$= Ib = I12 = 1 A
U12 = I12 . R12 = 1. 2 =  2 V
U12 =  U1 = U2 = 2V
Ub = Ib.Rb = 1. 7 = 7V
I1 = U1/ R1 = 2/ 3 A
I2 = U2/R2 = 2/ 6 = 1/3  A
c. t = 3600 s
Klg Cu : m = 1/F . A/n . I.t =  1/96500 . 64/2 . 1. 3600 = 1152/ 965 ≈ 1.19g
d. P = I².R
($\frac{E}{Ro +r})^{2}$ . Ro = ($\frac{E.√Ro}{Ro +r})^{2}$ = ($\frac{E.√Ro/√Ro}{Ro/√Ro +r/√Ro})^{2}$ = ($\frac{E}{√Ro +r/√Ro})^{2}$ Theo cói Pmax khi mẫu min: (√Ro +r/√Ro )min
tức √Ro +r/√Ro≥ 2√r
Dấu = xảy ra khi
√Ro = r/√Ro ⇒ r = Ro = 3 ohm
