Đáp án:

A.

Giải thích các bước giải:

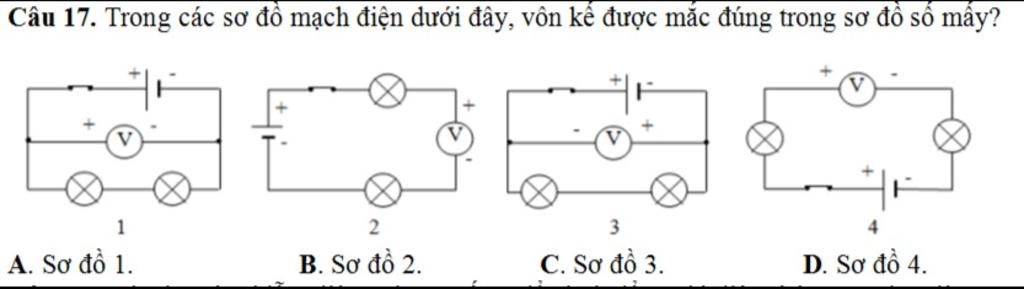

Khi mắc vôn kế vào mạch điện, ta phải mắc nó trực tiếp với nguồn điện tức sẽ không mắc qua một thiết bị nào trên mạch điện đó và mắc song song với thiết bị cần đo hiệu điện thế và cực dương của vôn kế phải mắc với cực dương của nguồn điện.

- Trong sơ đồ A ta thấy vôn kế mắc trực tiếp vào nguồn điện, song song với hai bóng đèn nối tiếp và cực dương của nguồn điện mắc đúng vào được dương của vôn kế (thoả mãn).

- Trong sơ đồ B ta thấy vôn kế được mắc gián tiếp với hai bóng đèn (loại).

- Trong sơ đồ C ta thấy vôn kế mắc trực tiếp vào nguồn điện, song song với hai bóng đèn mà cực dương của nguồn điện lại mắc với cực âm của vôn kế (loại).

- Trong sơ đồ D ta thấy vôn kế đuọc mắc gián tiếp với hai bóng đèn (loại).

Vậy ta chọn A.

Đáp án:

 `bb(A.)` Sơ đồ 1

Giải thích các bước giải:

 - vôn kế phải được mắc song song

- chốt dương (+) vôn kế phải  được mắc với cực dương (+) của nguồn. Chốt âm (-) vôn kế với cực âm (-) của nguồn.

Sơ đồ 2, 4 sai vì vôn kế mắc nối tiếp là không đúng.

Sơ đồ 3 sai vì vôn kế mắc sai chốt với cực nguồn điện

`=> ` sơ đồ 1 đúng
