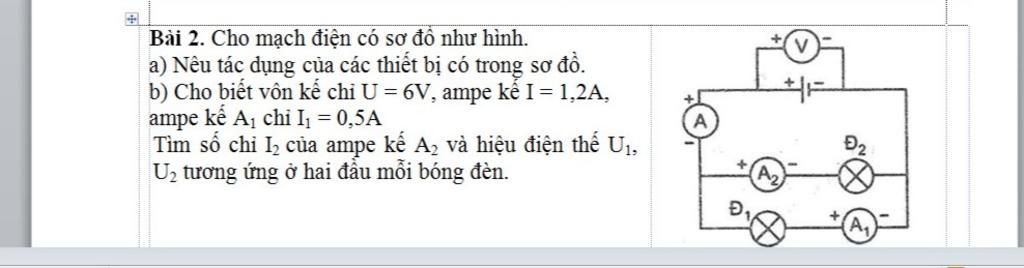

Bài 2. Cho mạch điện có sơ đồ như hình. a) Nêu tác dụng của các thiết bị có trong sơ đồ. b) Cho biết vôn kế chi U=6V, ampe kế I = 1,2A, ampe kế A, chỉ I=0,
Lời giải 1 :
`a)`
- Vôn kế dùng để đo hiệu điện thế giữa hai đầu mạch điện.
- Ampe kế `A` dùng để đo cường độ dòng điện chạy qua mạch điện.
- Ampe kế `A_2` dùng để đo cường độ dòng điện chạy qua `Đ_2`.
- Ampe kế `A_1` dùng để đo cường độ dòng điện chạy qua `Đ_1`.
`b)` Vì `Đ_1` mắc song song với `Đ_2`
`=>I=I_1+I_2`
`=>I_2=I-I_1`
`=>I_2=1,2-0,5=0,7(A)`
Vì `Đ_1` mắc song song với `Đ_2`
`=>U=U_1=U_2=6(V).`
