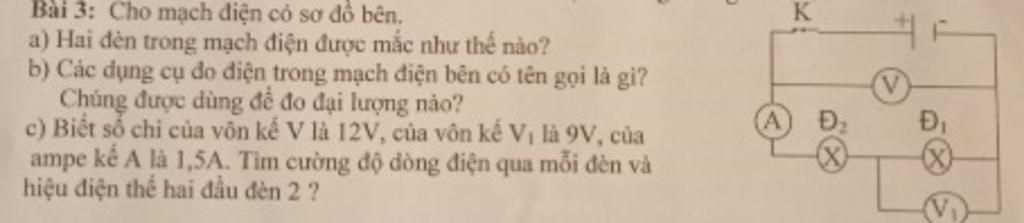

`a)` theo hình ta thấy: `Đ_1` và `Đ_2` được mắc nối tiếp

`b)` `(1)` Vôn kế : dùng để đo hiệu điện thế

      `(2)` ampe kế: dùng để đo cường độ dòng điện

`c)` Vì `Đ_1,Đ_2` mắc nối tiếp nên ta có:`I=I_1=I_2` và `U=U_1+U_2`

`->` Cường độ dòng điện qua mỗi đèn là:`I=1,5A`

`->` Hiệu điện thế của đèn `2` là: `U_2=U-U_1=12V-9V=3V`

Đáp án:

c) Từ câu a) ta có hai đèn $Đ_1$ và $Đ_2$ được mắc nối tiếp.

*Ampe kế A đo hiệu điện thế của đoạn mạch chính tạo ra cường độ dòng điện $I=1,5A$.

Trong mạch điện nối tiếp ta có công thức:

$I=I_1=I_2$ với $I=1,5A\Rightarrow I_1=I_2=1,5A$.

Vậy cường độ dòng điện chạy qua mỗi đèn là 1,5A.

*Vôn kế V mắc trực tiếp với đoạn mạch chính tạo ra hiệu điện thế $U=12V$.

Vôn kế $V_1$ đo hiệu điện thế $Đ_1$ tạo ra hiệu điện thế $U_1=9V$.

Trong đoạn mạch nối tiếp ta có công thức:

$U=U_1+U_2\Rightarrow 12V=9V+U_2\Rightarrow U_2=3V$.

Vậy hiệu điện thế hai đầu đèn 2 là $U_2=3V$.
