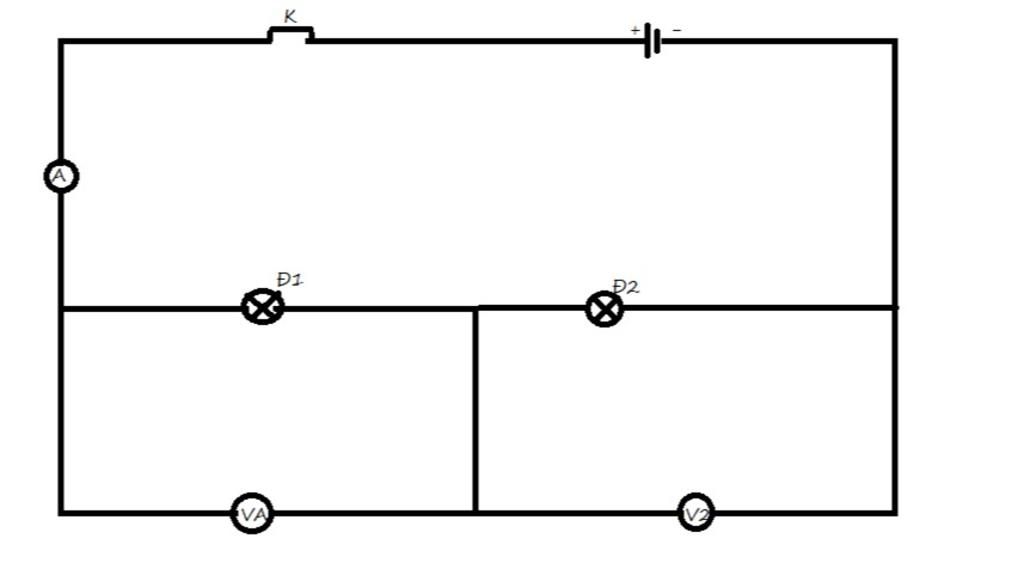

cho mạch điện như hình vẽ : a)Biết 2 đèn sáng bình thường , hãy vẽ chiều dòng điện trong mạch , các chốt dương âm của ampe kế vôn kế. b) Hai bóng đèn được mắc
cho mạch điện như hình vẽ : a)Biết 2 đèn sáng bình thường , hãy vẽ chiều dòng điện trong mạch , các chốt dương âm của ampe kế vôn kế. b) Hai bóng đèn được mắc như thế nào vào mạch điện. c) Biết ampe kế chỉ 1A , hãy cho biết cường độ dòng điện chạy qua mỗi đèn. d)Biết vôn kế 1 chỉ 3V , vôn kế 2 chỉ 3V . Hiệu điện thế giữa 2 cực của nguồn điện là bao nhiêu? Lưu ý : Làm có tâm giúp mik
Lời giải 1 :

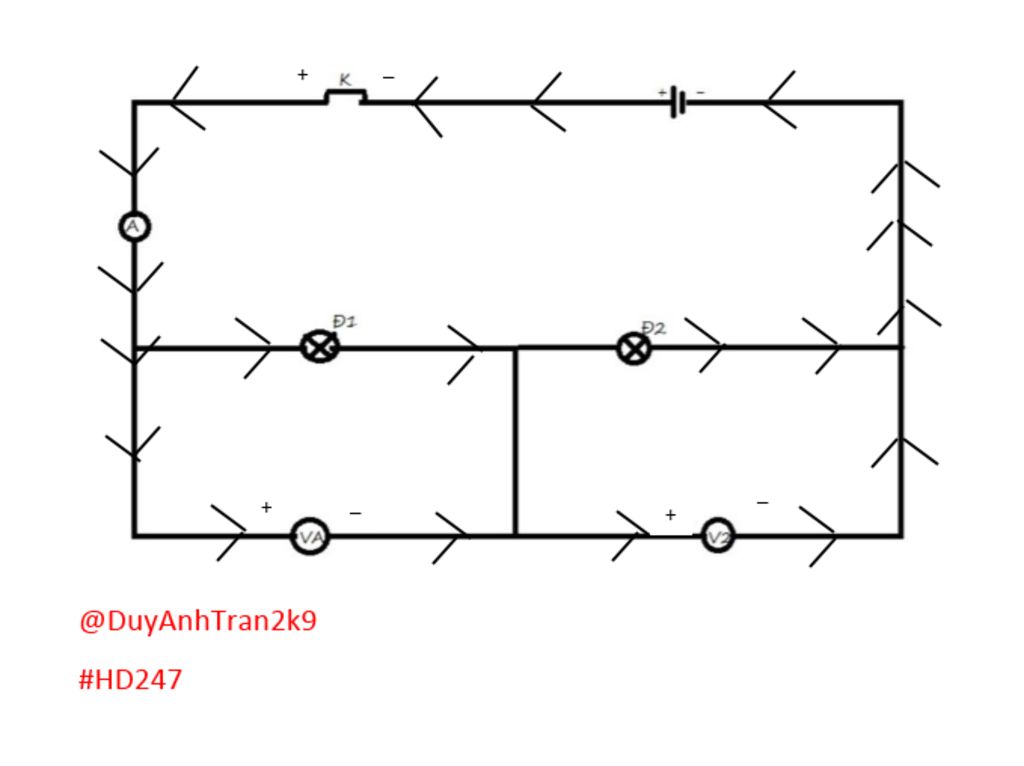

a) Hình ảnh (hơi xấu mong bạn thông cảm)
b) Hai bóng đèn được mắc song song
c) Cường độ dòng điện chạy qua mỗi đèn là `1A`
Vì trong mắc song song `I=I_1=I_2`
d) Hiệu điện thế giữa 2 cực của nguồn điện là `3V+3V=6V`
Vì trong mắc song song `U=U_1+U_2`
Thảo luận
Lời giải 2 :
Đáp án + Giải thích các bước giải:

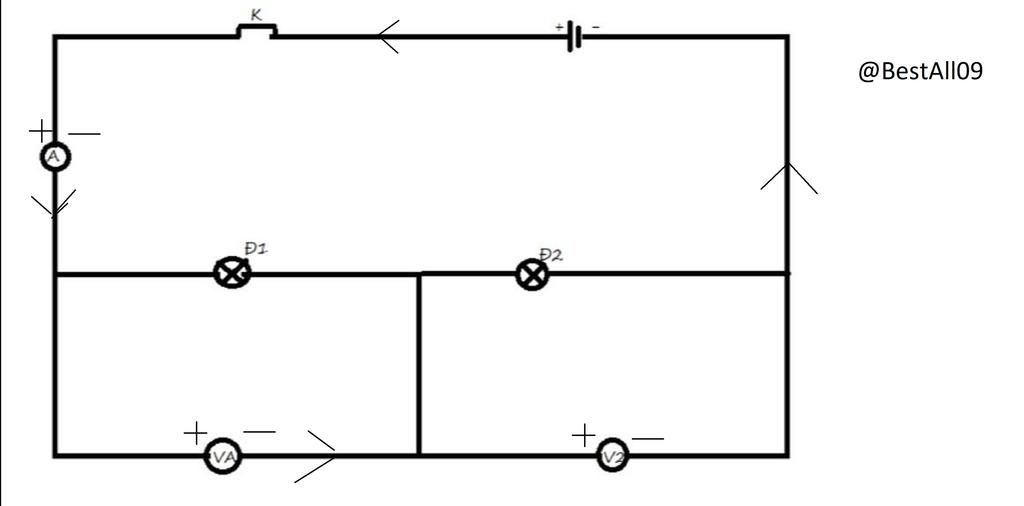

`a)`(hình)
`b)` 2 bóng được mắc nt với nhau
`c)` Vì 2 bóng được mắc nt với nhau nên:
`I=I_1=I_2=1A`
Vậy cường độ dòng điện chạy qua mỗi đèn là `1A`
`d)` Vì 2 bóng được mắc nt với nhau nên:
`U=U_1+U_1`
`=>U=3+3=6V`
Vậy Hiệu điện thế giữa 2 cực của nguồn điện là `6V`
$#DuyAnhTran2k9$
