Cho mạch điện gồm: 1 nguồn điện 2 pin; 1 khoá K đóng; 2 đèn: Đ1, Đ2 mắc nối tiếp nhau, ampe kế, dây dẫn. a) Vẽ sơ đồ mạch điện và đánh dấu mũi tên chỉ chiều
Cho mạch điện gồm: 1 nguồn điện 2 pin; 1 khoá K đóng; 2 đèn: Đ1, Đ2 mắc nối tiếp nhau, ampe kế, dây dẫn. a) Vẽ sơ đồ mạch điện và đánh dấu mũi tên chỉ chiều dòng điện? b) Biết cường độ dòng điện chạy qua đèn Đ1 là I1 = 1,5A . Hỏi cường độ dòng điện qua đèn Đ2 là I2 và I toàn mạch là bao nhiêu? c) Biết hiệu điện thế qua Đ1 là U1= 6V, hiệu điện thế qua đèn 2 là U2 = 6 V. Hỏi hiệu điện thế toàn mạch là bao nhiêu?
Lời giải 1 :

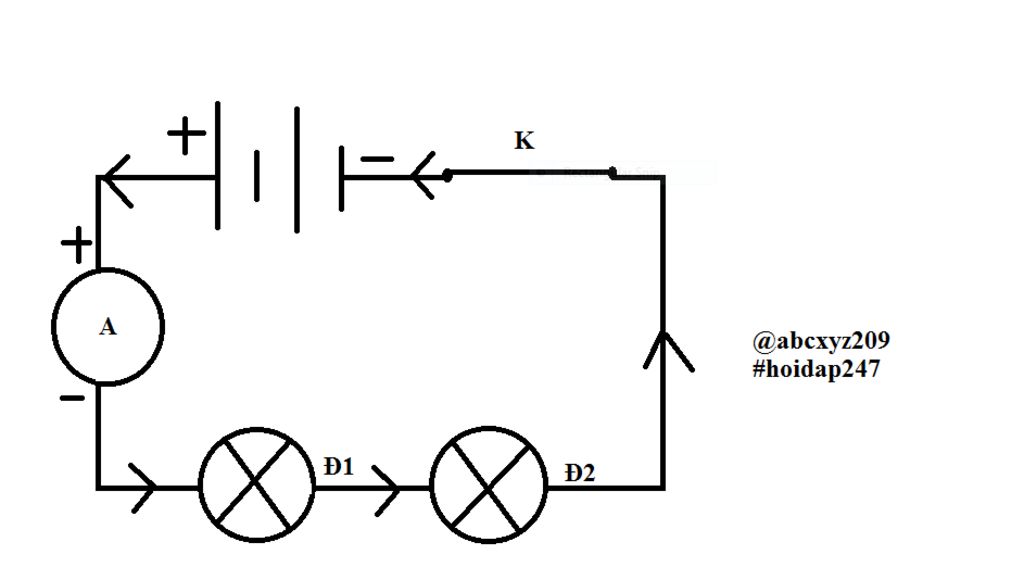

a)(hình ảnh)
b) Vì đây là đoạn mạch mắc nối tiếp ⇒ $\text{I = I1 = I2}$
mà $\text{I1 = 1,5A}$
→ $\text{I2 = 1,5A}$
→ $\text{I = 1,5A}$
c) Vì đây là đoạn mạch mắc nối tiếp ⇒ $\text{U = U1 + U2}$
→ $\text{U = 6V + 6V = 12V}$
→ $\text{U = 12V}$
Thảo luận
Lời giải 2 :
Đáp án + Giải thích các bước giải:

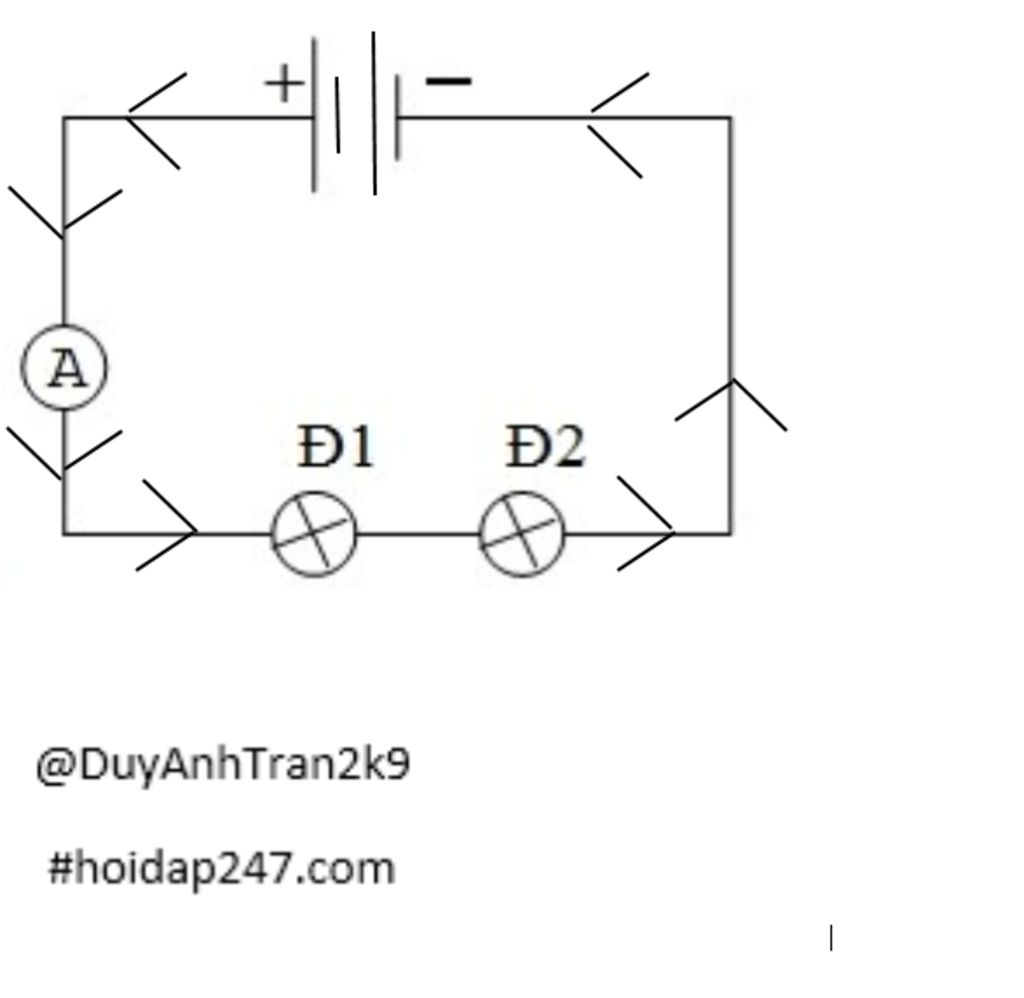

a)(hình ảnh)
b) Vì đây là đoạn mạch mắc nối tiếp
`⇒ I = I_1 = I_2 =1,5A`
`→ I2 = 1,5A`
`→ I = 1,5A`
c) Vì đây là đoạn mạch mắc nối tiếp
`⇒ U = U_1 + U_2`
`→ U = 6V + 6V = 12V`
`→ U = 12V`
