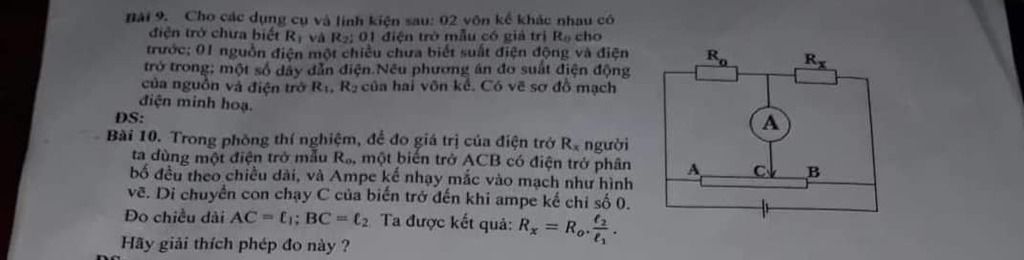

Bài 9. Cho các dụng cụ và linh kiện sau: 02 vôn kế khác nhau có điện trở chưa biết R_1và R_2; 01 điện trở mẫu có giá trị R_0 cho trước: 01 nguồn điện một chiều chưa biết suất điện động và điện trở trong; một số dây dẫn điện. Nêu phương án đo suất điện động của nguồn và điện trở R_1, R_2 của hai vôn kế. Có vẽ sơ đồ mạch điện minh hoạ. Bài 10. Trong phòng thí nghiệm, để đo giá trị của điện trở R_x người ta dùng một điện trở mẫu R_0, một biến trở ACB có điện trở phân bố đều theo chiều dài, và Ampe kế nhạy mắc vào mạch như hình vē. Di chuyển con chạy C của biến trở đến khi ampe kế chỉ số 0. Đo chiều dài AC=l1; BC=l2. Ta được kết quả: R_x = R_0.l2/l1. Hãy giải thích phép đo này ? giải dùm mình 2 câu này đi:(((( kh biết làm plss
Lời giải 1 :
Đáp án:
Bạn chú ý tách các câu hỏi ra nhé.
Giải thích các bước giải:
Bài 10.
Mạch điện trong bài toán là mạch cầu.
Và trong trường hợp $I_A=0$ thì mạch cầu 'cân bằng' tức là:
$\frac{R_x}{R_0}=\frac{R_{CB}}{R_{AC}}$
mà $\frac{R_{CB}}{R_{AC}}=\frac{CB}{CA}=\frac{l_2}{l_1}$
=> $\frac{R_x}{R_0}=\frac{l_2}{l_1}$
=> $R_x=R_0.\frac{l_2}{l_1}$
