Câu 10: Mạch điện gồm: nguồn điện 2 pin mắc nối tiếp, một công tắc đóng, một cầu chì, 2 bóng đèn Đ1 và Đ2 mắc nối tiếp, một ampe kế đo cường độ dòng điện trong
Câu 10: Mạch điện gồm: nguồn điện 2 pin mắc nối tiếp, một công tắc đóng, một cầu chì, 2 bóng đèn Đ1 và Đ2 mắc nối tiếp, một ampe kế đo cường độ dòng điện trong mạch, một vôn kế đo hiệu điện thế giữa hai đầu đèn Đ2 . a) Vẽ sơ đồ mạch điện theo mô tả trên. b) Xác định chiều dòng điện trong mạch và dấu (+) , (-) của các chốt ở ampe kế và ở vôn kế. Biết nguồn điện có hiệu điện thế U = 5,5V khi công tắc đóng; số chỉ trên ampe kế là I = 0,5A ; số chỉ trên vôn kế là U2 = 3V. Hãy tìm giá trị cường độ dòng điện I1 và I2 qua đèn Đ1 và đèn Đ2 và tính hiệu điện thế U1 giữa hai đầu đèn Đ1
Lời giải 1 :
Câu `10:`

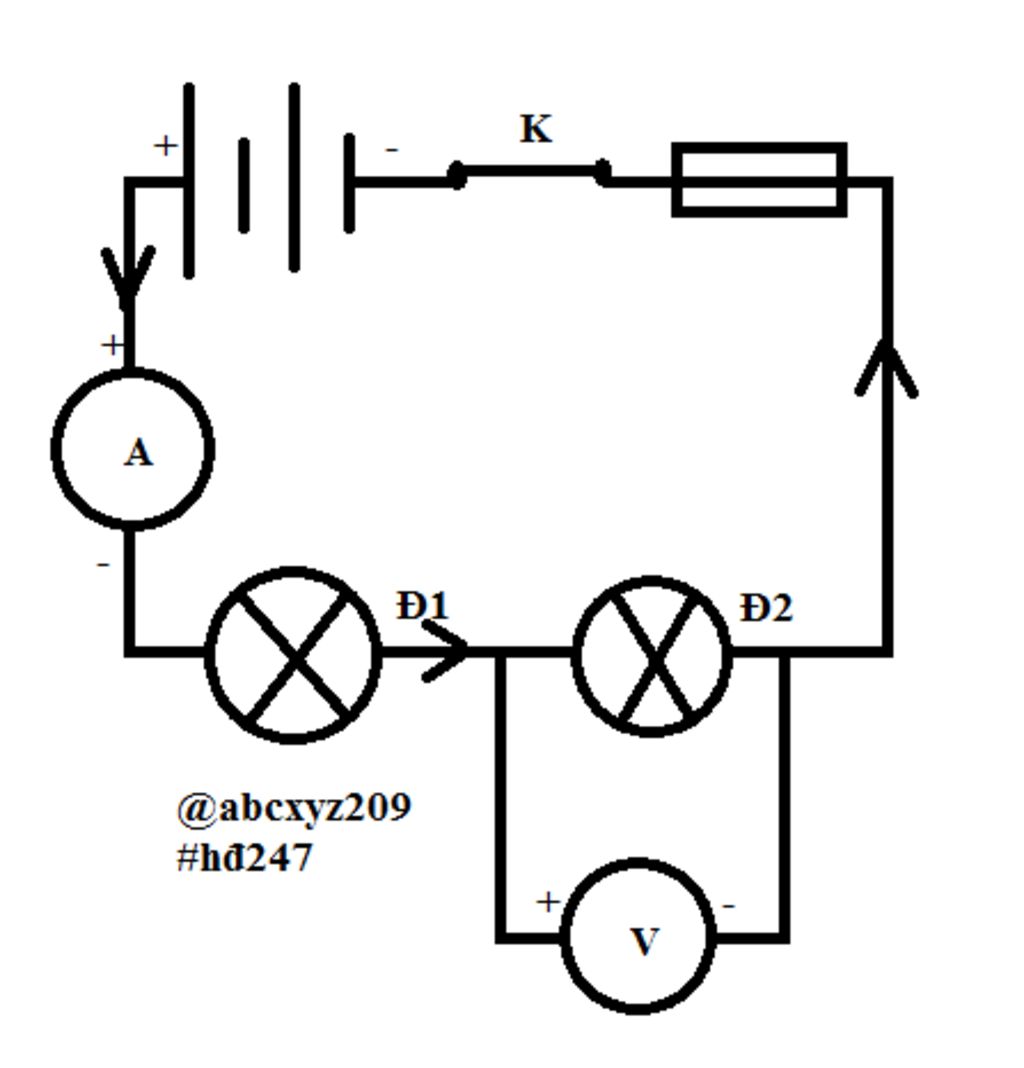

`a);b)(`hình`)`
`c)`
Vì đây là mạch mắc nt
`=>` `I =` $I_{1}$ `=` $I_{2}$
có `I` `=` `0,5A`
$\Longrightarrow$ $I_{1}$`,` $I_{2}$ `= 0,5A`
`=>` `U =`$U_{1}$ `+` $U_{2}$
`=>` $U_{1}$ `= U -` $U_{2}$
`=>` $U_{1}$ `= 5,5V - 3V`
$\Longrightarrow$ $U_{1}$ `= 2,5V`
