Cho các thiết bị và dụng cụ đo điện gồm: 01 bình acquy mới có ghi 12V, 4 bóng đèn giống nhau có ghi 3V - 2,5W, 1 ampe kế, 1 vôn kế, 1 khóa K, dây dẫn điên. Biế
Cho các thiết bị và dụng cụ đo điện gồm: 01 bình acquy mới có ghi 12V, 4 bóng đèn giống nhau có ghi 3V - 2,5W, 1 ampe kế, 1 vôn kế, 1 khóa K, dây dẫn điên. Biết các dụng cụ đo là dùng cho dòng 1 chiều a) Vẽ sơ đồ mạch điện mắc nối tiếp 4 bóng đèn trên với bình acquy, khóa K (đóng), ampe kế đo cường độ dòng điện trong mạch chính, vôn kế đo hiệu điện thế giữa 2 đầu bóng đèn 1,2 và 3, dây dẫn đủ nối mạch b) Xác định chiều dòng điện trong mạch điện trên (vẽ luôn trên mạch phần a) c) Biết giá trị vôn kế chỉ 8V, giá trị này có ý nghĩa gì? d) Trong mạch điện trên, biết ampe kế chỉ 1,2A. Xác định giá trị cường độ dòng điện trong mạch chính và cường độ dòng điện qua các bóng đèn
Lời giải 1 :

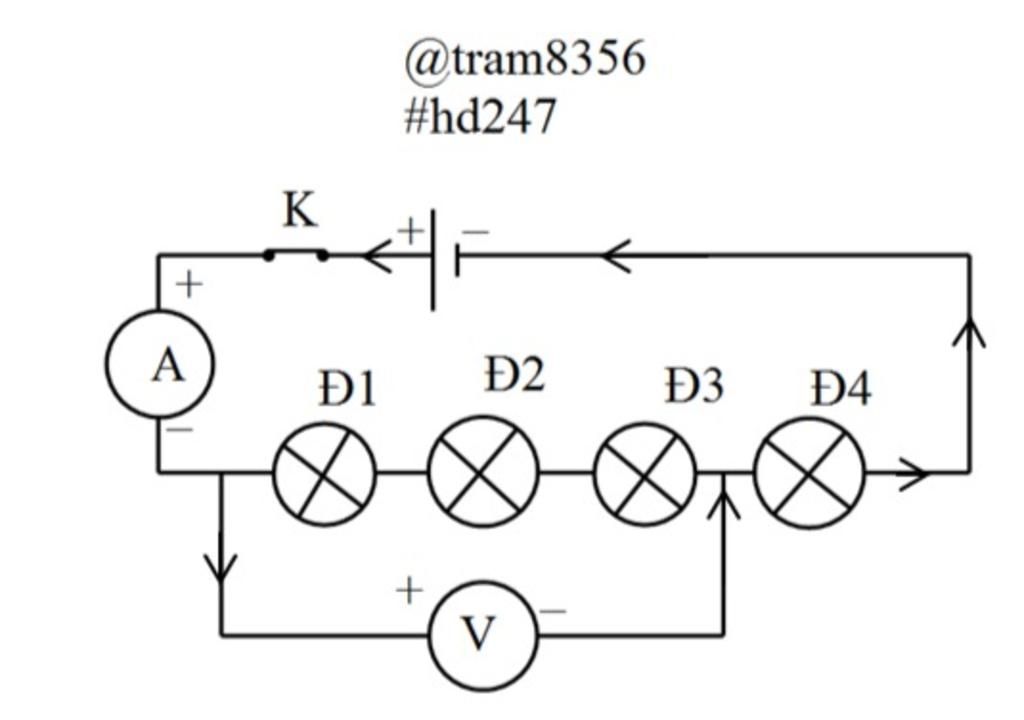

$a,b,$ Hình ảnh
$c,$ Số $8V$ có ý nghĩa là hiệu điện thế giữa các đèn $Đ_{1}, Đ_{2}$ và $Đ_{3}$.
$d,$ Cường độ dòng điện trong mạch chính và cường độ dòng điện qua các bóng đèn là:
$I = I_{1} = I_{2} = I_{3} = I_{4} = 1,2A$ $($ vì $Đ_{1}$ nt $Đ_{2}$ nt $Đ_{3}$ nt $Đ_{4}$$)$
