Cho mạch điện gồm nguồn điện 2 pin mắc nối tiếp, 1 khóa K, 2 bóng đèn Đ1 và Đ2 mắc nối tiếp, 1 Ampe kế đo cuờng độ dòng điện qua mạch chính, 1 vôn kế đo hiệu
Cho mạch điện gồm nguồn điện 2 pin mắc nối tiếp, 1 khóa K, 2 bóng đèn Đ1 và Đ2 mắc nối tiếp, 1 Ampe kế đo cuờng độ dòng điện qua mạch chính, 1 vôn kế đo hiệu điện thế giữa 2 đầu đèn 1. a. Vẽ sơ đồ mạch điện. Xác định chiều dòng điện trong mạch b. Khi K đóng 2 đèn sáng bình thường, Vôn kế chỉ 3V, ampe kế chỉ 0,3A. Hiệu điện thế giữa 2 đầu đoạn mạch là U = 9V. Hãy tính cường độ dòng điện qua mỗi đèn và số vôn ghi trên đèn Đ2
Lời giải 1 :

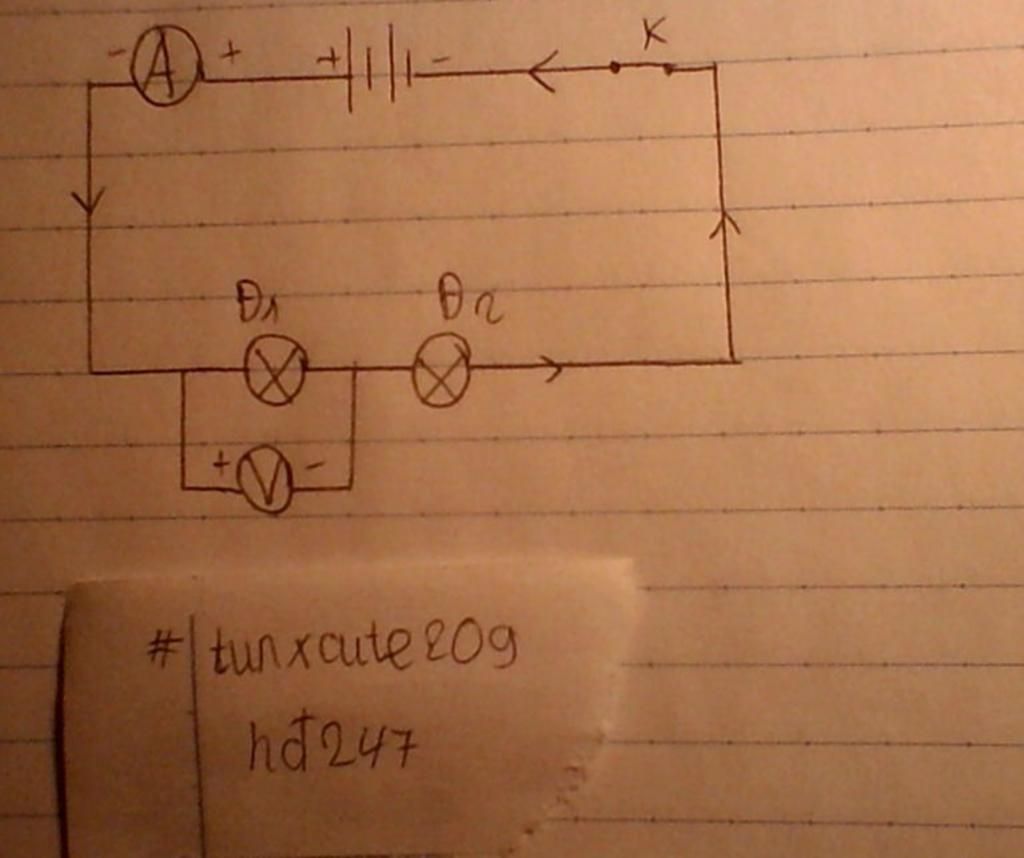

`a)` ở giưới
`b)` ta có:`Đ_1` và `Đ_2` mắc nối tiếp
nên : Cường độ dòng điện bằng nhau tại mọi vị trí .
$\longrightarrow$`I=I_1=I_2`
`=>I=I_1=I_2=0,3A(I=0,3A)`
Vậy cường độ dòng điện qua mỗi đèn là `0,3A`
ta có:`Đ_1` và `Đ_2` mắc nối tiếp
nên: Hiệu điện thế giữa hai đầu đoạn mạch bằng tổng các hiệu điện thế trên mỗi bóng đèn.
$\longrightarrow$ `U=U_1+U_2`
`=>U_2=U-U_1=9V-3V=6V(U=9V;U_1=3V)`
Vậy hiệu điện thế qua `Đ_2` là: `6V`
