Đáp án:

Bạn tham khảo.

Giải thích các bước giải:

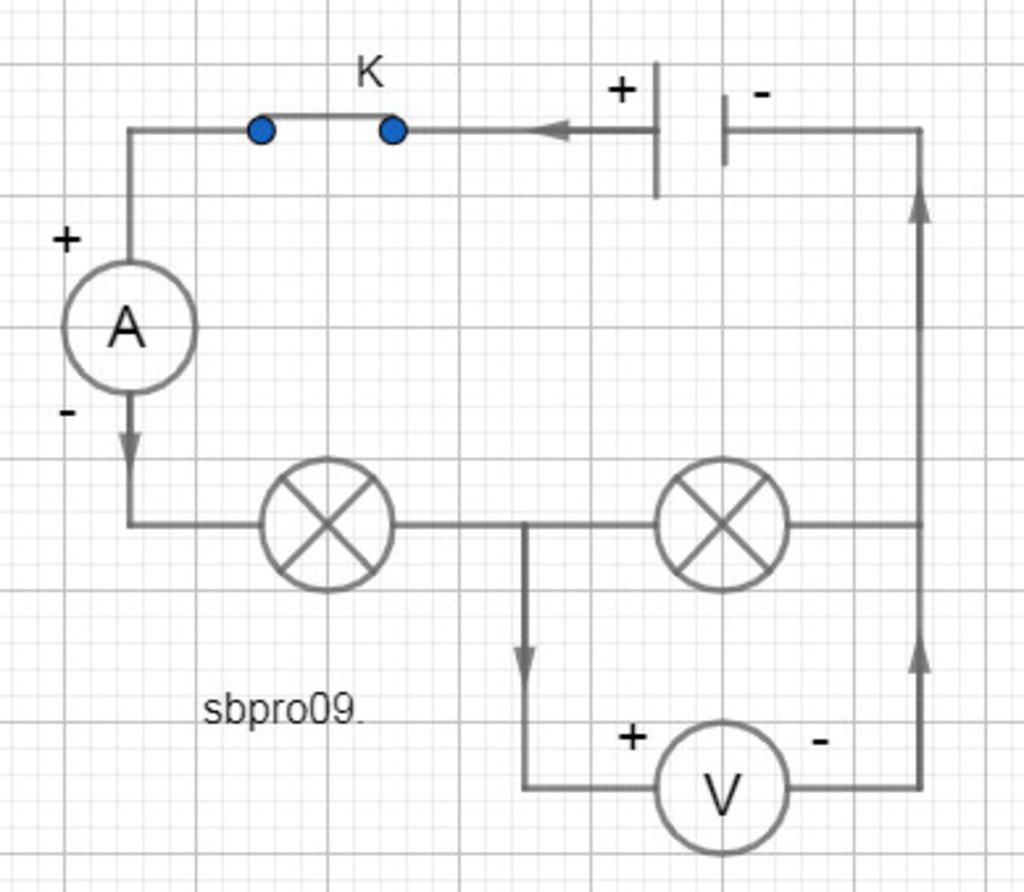

a) Bạn xem ảnh.

b) Hiệu điện thế hai đầu nguồn điện là $U=9V$.

Hiệu điện thế hai đầu đèn $Đ_1$ là $U_1=4V$.

Vôn kế đo hiệu điện hai đầu đèn $Đ_2\Rightarrow$ số chỉ của vôn kế là $U_2=\,.\!.\!.$

Trong đoạn mạch nối tiếp ta có công thức:

$U=U_1+U_2\Rightarrow 9V=4V+U_2\Rightarrow U_2=5V$.

Vậy số chỉ của vôn kế là 5V.

Đáp án + Giải thích các bước giải:

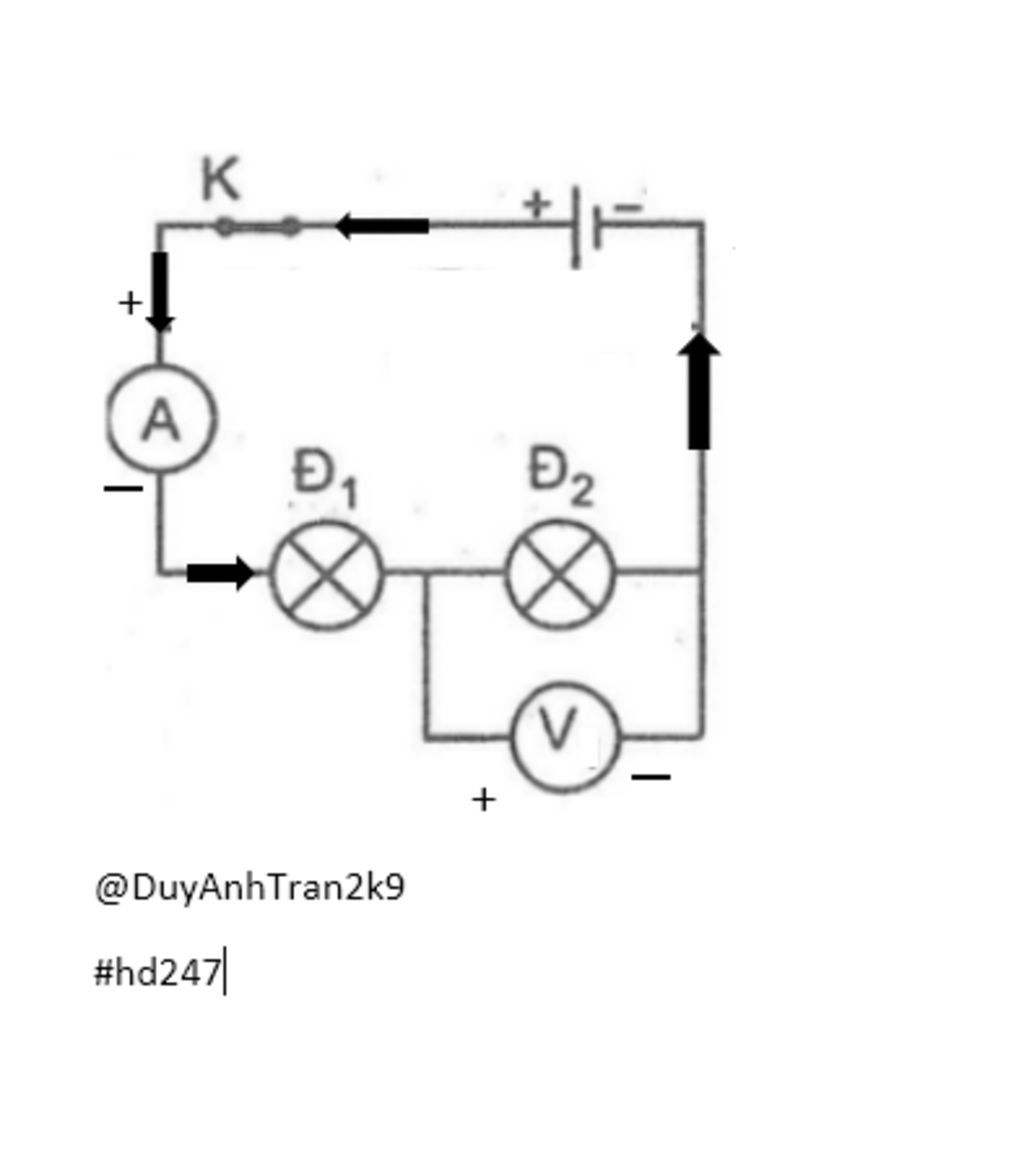

 `a)` Hình ạ

`b)` Vì `V` đo hiệu điện thế đèn `Đ_2` nên sẽ là `V_2`

Vì `2` đèn mắc nối tiếp nên:

`U=U_1+U_2`

`U_2=U-U_1=9-4=5V`

Vậy chỉ số `V` là `5V`

$#DuyAnhTran2k9$
