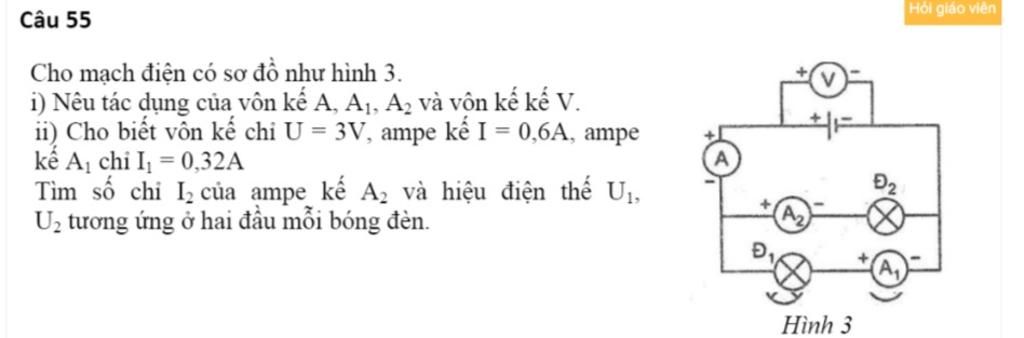

Hỏi giáo viên Câu 55 Cho mạch điện có sơ đồ như hình 3. i) Nếu tác dụng của vôn kế A, A1, Az và vôn kế kế V.. ii) Cho biết vốn kế chỉ U = 3V, ampe kê I = 0
Lời giải 1 :
Đáp án:
Giải thích các bước giải:
`-` Ampe kế `A` đo cường độ dòng điện chạy qua `Đ1, Đ2`
`-` Ampe kế `A1` đo cường độ dòng điện chạy qua `Đ1`
`-` Ampe kế `A2` đo cường độ dòng điện chạy qua `Đ2`
`tt`
`I=0,6A`
`I1=0,32A`
`I2=?`
Vì `Đ1` song song với `Đ2` nên
`I=I1+I2`
`=> 0,6=0,32+I2`
`I2=0,6-0,32=0,28A`
Hiệu điện thế của `Đ1` và `Đ2` là:
`U=U1=U2`
`=> U1=U2=3V`
Thảo luận
Lời giải 2 :
Đáp án + Giải thích các bước giải:
`i)`
− Ampe kế `A` đo cường độ dòng điện chạy qua đèn `Đ_ 1 , Đ_ 2`
− Ampe kế `A 1` đo cường độ dòng điện chạy qua đèn `Đ _1`
− Ampe kế `A 2` đo cường độ dòng điện chạy qua đèn `Đ _2`
- Vôn kế `V` đo hiệu điện thế giữa hai đầu đoạn mạch
`ii)`
Vì đây là mạch điện song song nên:
`I=I_1+I_2`
`=>I_2=I-I_1=0,6-0,32=0,28V`
Vậy cường độ dòng điện chạy qua đèn `Đ_ 2` là `0,28V`
Vì đây là mạch điện song song nên:
`U=U_1=U_2=3V`
Vậy hiệu điện thế giữa hai đầu bóng đền `Đ_ 1 , Đ_ 2` là: `3V`
$#DuyAnhTran2k9$
