- Công suất máy biến áp $S_{đm}=45$VA

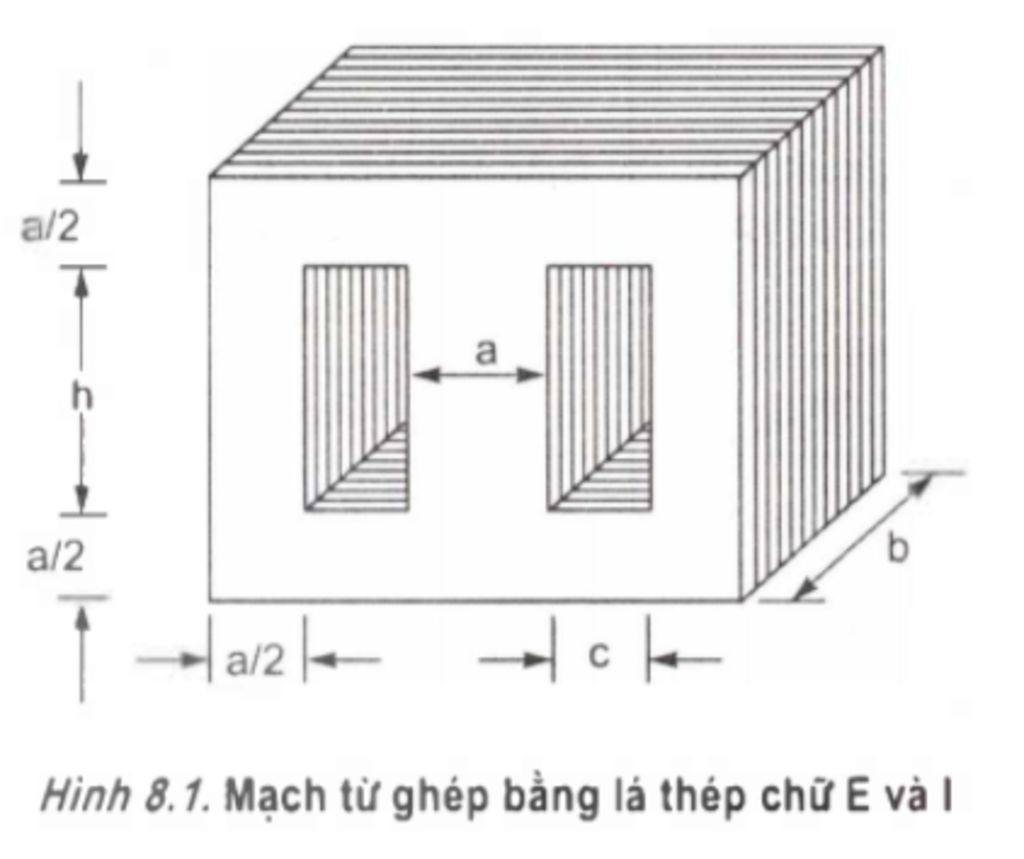

- Để thiết kế máy biến áp 1 pha công suất nhỏ dùng cho gia đình ta chọn mạch từ là mạch kiểu bọc, được ghép bằng thép chữ I và E (hình 8.1)

Diện tích hữu ích trụ $S_{hi}=a.b$ đơn vị $cm^2$:

$S_{hi}=1,2\sqrt{S_{đm}}=1,2.\sqrt{45}=8,05cm^2$

Hệ số lấp đầy của máy biến áp dùng trong gia đình $k_l=0,9$

Diện tích thực của trụ lõi thép là:

$S_t=\dfrac{S_{hi}}{k_l}=8,94cm^2$

- Số vòng dây cuộn sơ cấp:

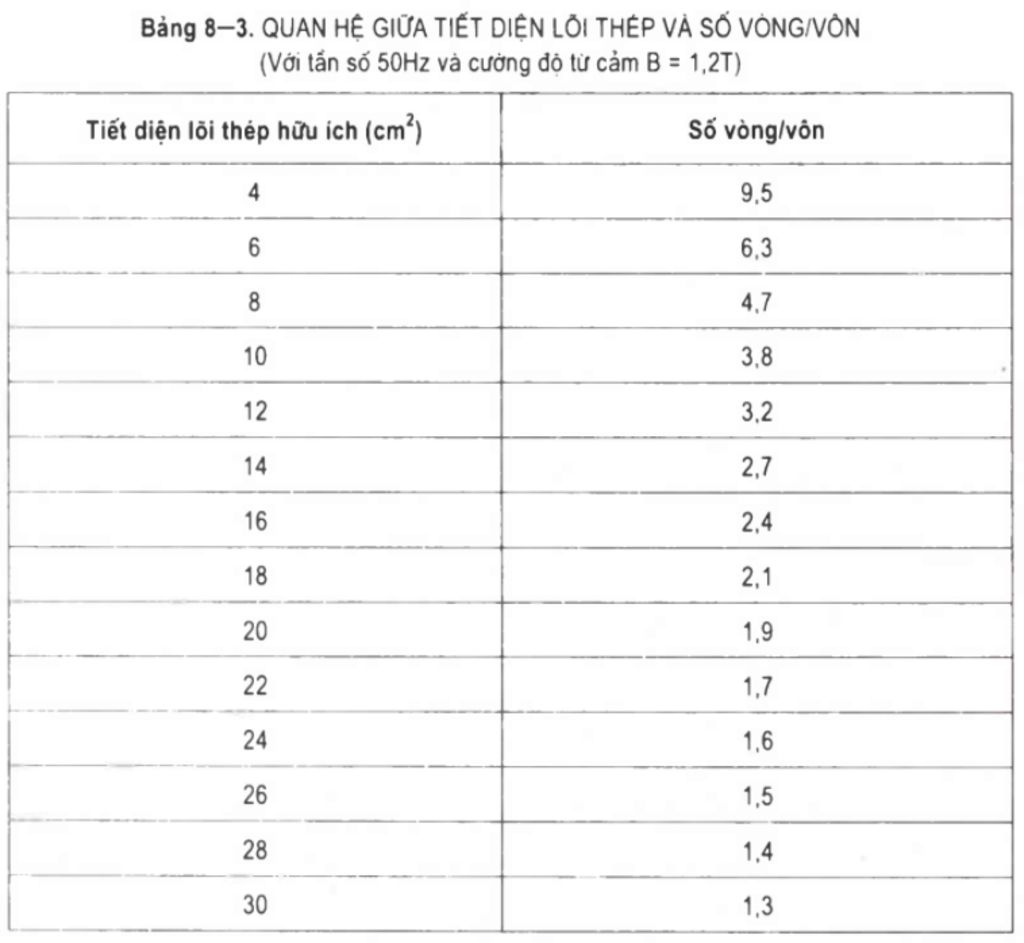

$N_1=U_1.n$ ($n$ là số vòng/vôn dựa vào bảng 8-3)

Với bai này $S_{hi}=8,05cm^2$ vừa tính được ở trên nên $n=4,7$ vòng/vôn

$N_1=220.4,7=1034$ vòng

Số vòng cuộn thứ cấp là: $N_2=(U_2+10\%U_2).n=124$ vòng

- Tiết diện dây dẫn: $S_{dd}=\dfrac IJ$ đơn vị $mm^2$

$I$ là cường độ dòng điện (A)

$J$ là mật độ dòng điện cho phép $A/mm^2$ (xem trong bảng 8-4)

Tiết diện dây dẫn sơ cấp:

Vì máy biến áp công suất nhỏ nên $S_1\approx S_2$ mà $S_2=S_{đm}, S_1=U_1.I_1$

nên $I_1=\dfrac{S_{đm}}{U_1}=\dfrac{45}{220}$

$\Rightarrow S_{dd}=\dfrac{\frac{45}{220}}{4}=0,05mm^2$

Đường kính dây quấn được suy ra từ tiết diện dây dẫn $(S_{dd})$ xem bảng 8-5

$\Rightarrow $ đường kính dây dẫn là $0,25mm$

Tiết diện dây dẫn thứ cấp:

$S_1\approx S_2\Rightarrow U_1.I_1\approx U_2.I_2=S_{đm}\Rightarrow I_2=1,875$

$S_{dd}=\dfrac{I_2}{4}=0,46875mm^2\Rightarrow$ đường kính dây thứ cấp là $0,8mm$ (tra bảng 8-5)

- Diện tích cửa sổ lõi thép $S_{cs}=hc\ge\dfrac{S_{sc}+S_{tc}}{K_l}$

$S_{sc}=N_1.S_{dd}=1034.0,05$

$S_{tc}=N_2.S_{dd}=124.0,8$

$K_l=0,2$ xem bảng 8-6

$\Rightarrow S_{cs}=hc\ge754,5mm^2$ (h=3c)

$\Rightarrow h=251,5mm$

- Số vòng mỗi lớp $=\dfrac{h}{\text{đường kính dây có cách điện}}-1$

Số lớp dây quấn $=\dfrac{\text{Số vòng dây}}{\text{Số vòng dây mỗi lớp}}$
