Vẽ sơ đồ mạch điện sau đó vẽ mũi tên chỉ chiều dòng điện chạy trong sơ đồ. a) Mạch điện gồm 1 nguồn điện (1 pin), khóa K, 2 đèn Đ1, Đ2 mắc nối tiếp nhau b) Mạ

Câu hỏi :

Vẽ sơ đồ mạch điện sau đó vẽ mũi tên chỉ chiều dòng điện chạy trong sơ đồ. a) Mạch điện gồm 1 nguồn điện (1 pin), khóa K, 2 đèn Đ1, Đ2 mắc nối tiếp nhau b) Mạch điện gồm 2 nguồn điện mắc nối tiếp, khóa K, 1 đèn, ampe kế đo cường độ dòng điện chạy trong mạch. c) Mạch điện gồm 2 nguồn điện mắc nối tiếp, khóa K, 2 đèn Đ1, Đ2 mắc song song với nhau d) Mạch điện gồm 2 nguồn điện mắc nối tiếp, khóa K, 1 đèn, vôn kế đo hiệu điện thế giữa 2 đầu nguồn điện Giúp e nhanhvs ak,e ít điểm nên chỉ có 10đ thôi, giúp vs ak

Lời giải 1 :

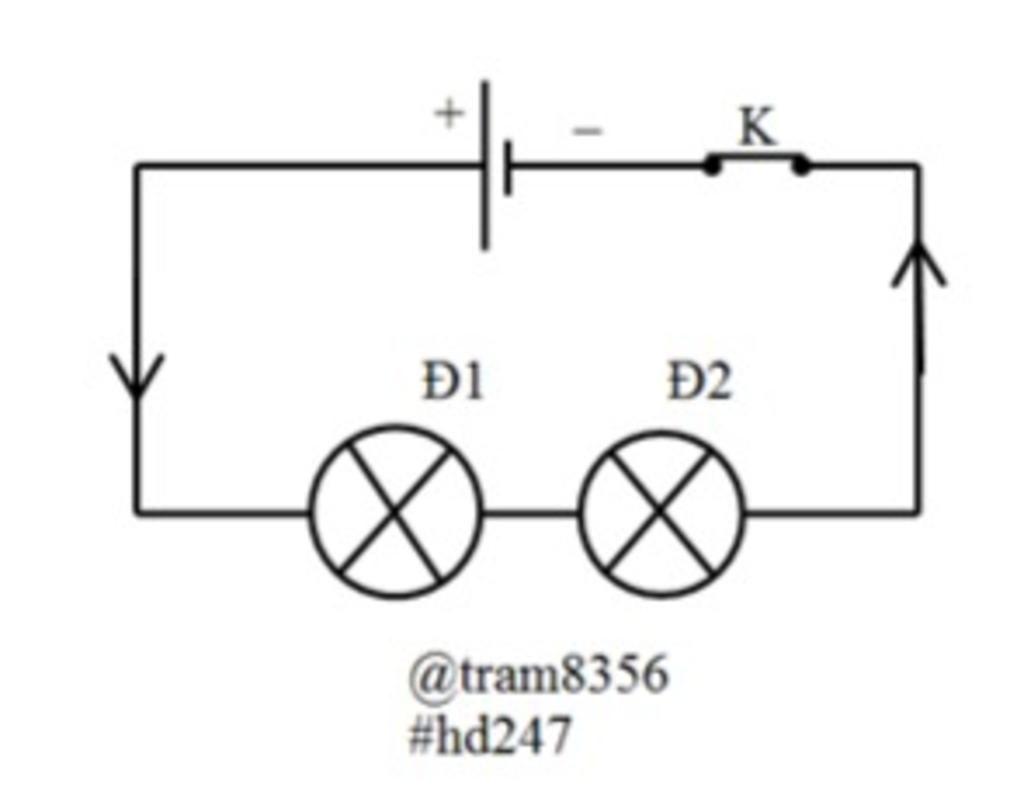

`a,` Hình `1`

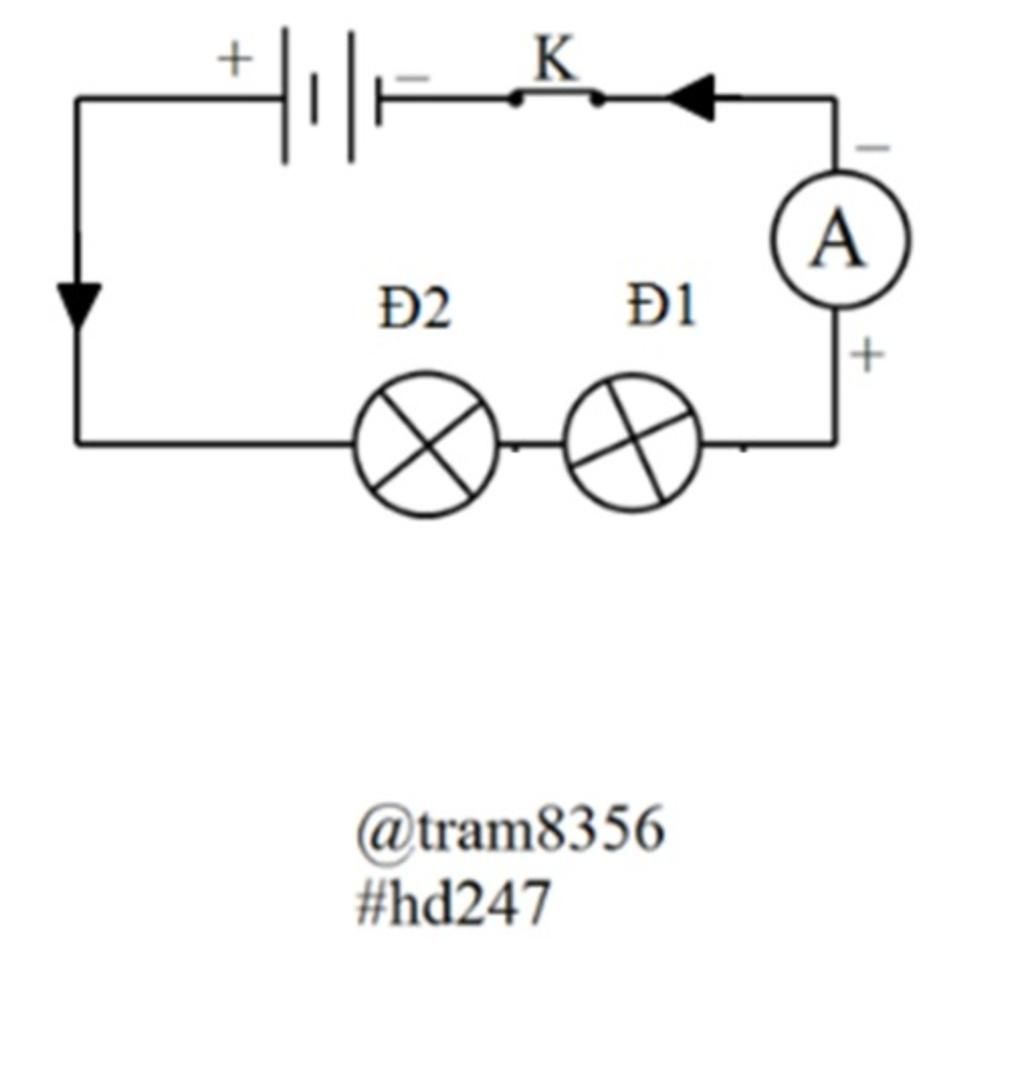

`b,` Hình `2`

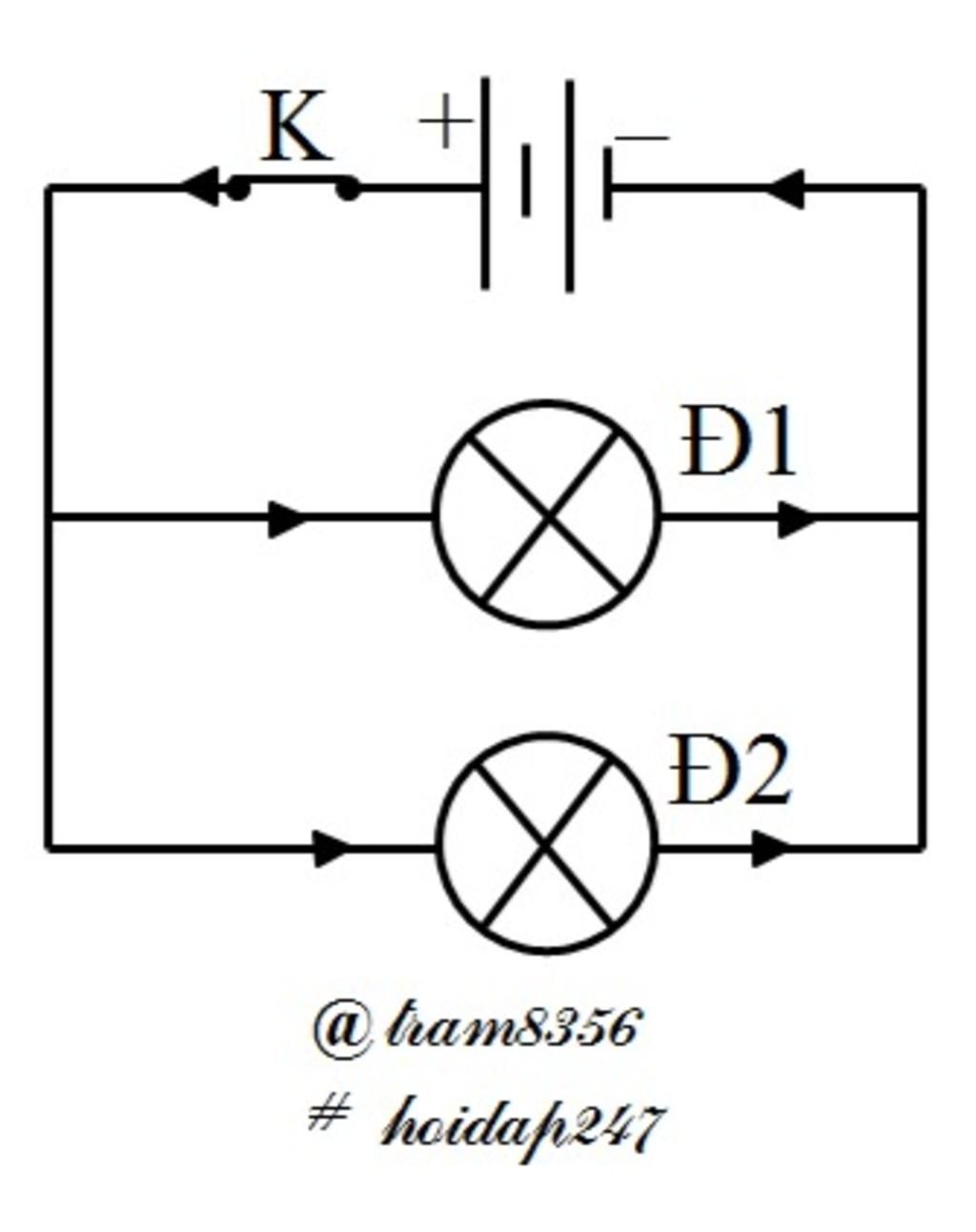

`c,` Hình `3`

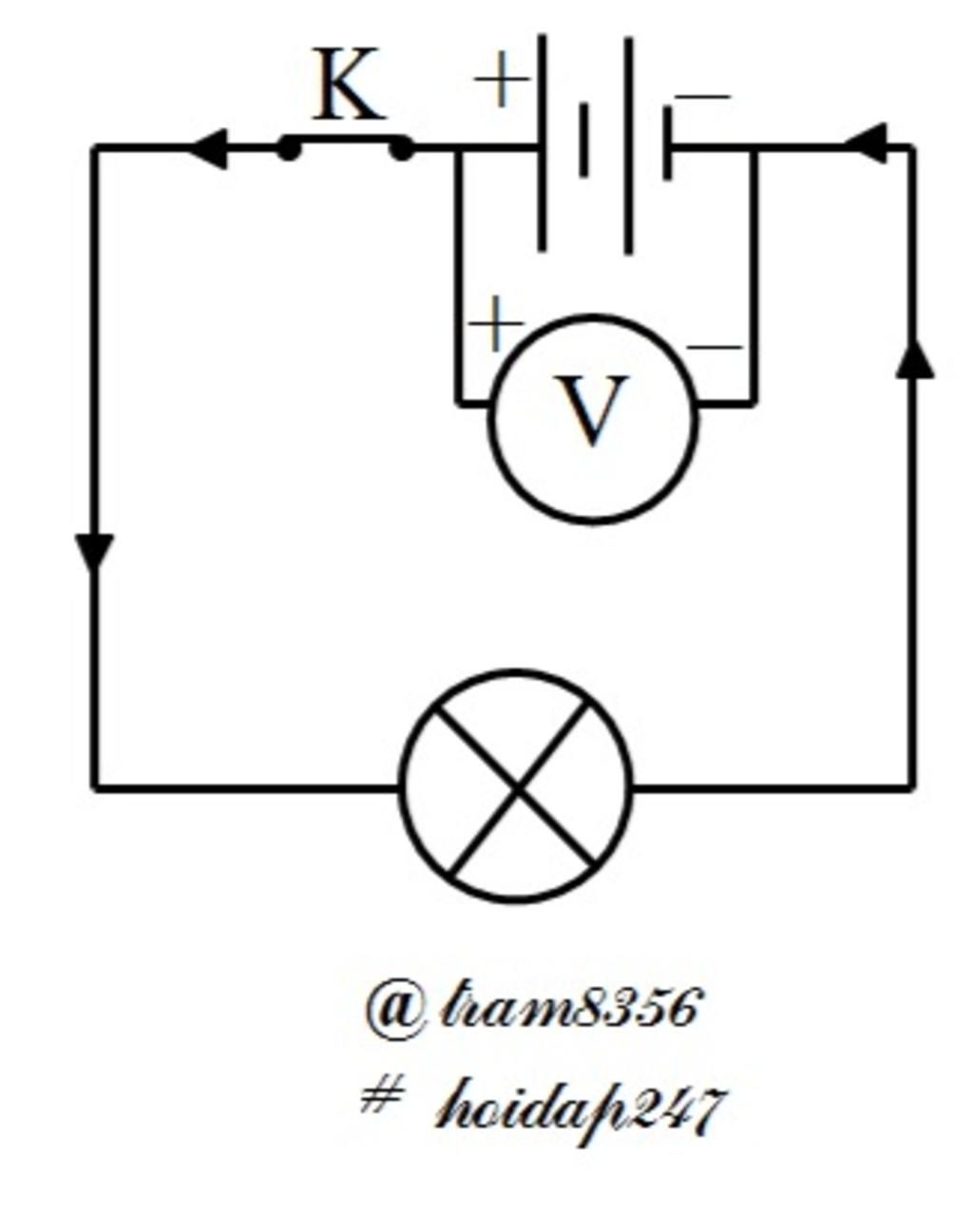

`d,` Hình `4`
