Một mạch điện kín gồm 2 nguồn điện, mỗi nguồn 2v mắc nối tiếp với nhau, 1 công tắc, 2 bóng đèn Đ1 và Đ2 mắc song song. a) Vẽ sơ đồ mạch điện trên khi công tắc
Một mạch điện kín gồm 2 nguồn điện, mỗi nguồn 2v mắc nối tiếp với nhau, 1 công tắc, 2 bóng đèn Đ1 và Đ2 mắc song song. a) Vẽ sơ đồ mạch điện trên khi công tắc đóng, dùng mũi tên biểu diễn chiều dòng điện chạy trong mạch. b) Tính hiệu điện thế U1, U2 qua mỗi bóng đèn. c) Biết cường độ dòng điện chạy trong mạch chính là 0,3A. Cường độ dòng điện chạy qua đèn Đ2 là 0,12A. Tính cường độ dòng điện chạy qua đèn Đ1.
Lời giải 1 :
Đáp án:
`a)` Hình
`b)` Vì `Đ_1` và `Đ_2` là hai bóng đèn mắc song song nên hiệu điện thế toàn mạch bằng hiệu điện thế trên mỗi bóng .
`-> U = U_1 = U_2`
Mà bài cho `U = 2 . 2 = 4V`
Nên `U_1 = U_2 = 4V`
Vậy hiệu điện thế `U_1;U_2` qua mỗi bóng là `4V`
`c)` Vì `Đ_1` và `Đ_2` là hai bóng đèn mắc song song nên cường độ dòng điện mạch chính bằng tổng cường độ dòng điện trên mỗi đèn .
`-> I = I_1 + I_2`
Mà `I = 0,3A ; I_2 = 0,12A`
Nên `I_1 = 0,3 - 0,12 = 0,18A`
Vậy cường độ dòng điện qua đèn `1` là `0,18A`
Thảo luận
Lời giải 2 :
Bài làm :

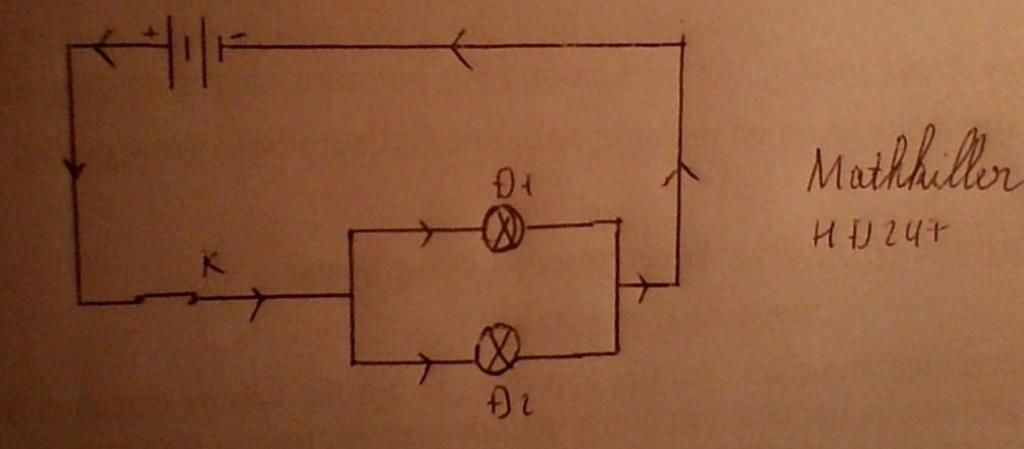

a) Bên dưới
b) HĐT Giữa 2 đầu đèn là
Vì Đ 1 song song Đ2 nên
U = U1 = U2
=> U = 2.2 = 4V
Nên U1 = U2 = 4V
c) cường độ dòng điện qua 2 đèn là :
Vì Đ 1 song song Đ2 nên
I = I1 + I2
=> 0,3 A ; I2 = 0,12 A
=> I1 = 0,3 - 0,12 = 0,18 A
