I. Dụng cụ, vật liệu và thiết bị

    - Dụng cụ: kìm điện, kìm tuốt dây, dao nhỏ, tua vít, khoan điện hoặc khoan tay, bút thử điện.

    - Vật liệu và thiết bị: dây dẫn điện, bóng đèn, đui đèn, công tắc 3 cực, cầu chì, bảng điện, băng cách điện, giấy ráp.

II. Vẽ sơ đồ
1. Tìm hiểu công tắc 3 cực

Hình 1. Tìm hiểu công tắc 3 cực

So sánh công tắc 2 cực và công tắc 3 cực:

• Giống nhau: Có cấu tạo ngoài giống nhau: có võ và bộ phận tác động
• Khác nhau:
  • Công tắc 2 cực: Bộ phận tiếp điện có 2 chốt, 1 cực động, 1 cực tĩnh, dùng để đóng cắt 1 dây dẫn
  • Công tắc 3 cực: Bộ phận tiếp điện có 3 chốt, 1 cực động, 2 cực tĩnh, dùng để chuyển nối dòng điện

Hình 2. Công tắc 2 cực

Hình 3. Công tắc 3 cực

2. Sơ đồ mạch đèn cầu thang

a. Tìm hiểu sơ đồ nguyên lý

Hình 4. Sơ đồ nguyên lí mạch điện hai công tắc ba cực điều khiển một đèn

Nhận xét sơ đồ nguyên lí mạch điện hai công tắc ba cực điều khiển một đèn:

• Cực 1 của hai công tắc nối với nhau, và cực 2 của hai công tắc cũng nối với nhau
• Cầu chì, 2 công tắc 3 cực, và đèn mắc nối tiếp nhau
• Công dụng của 2 công tắc 3 cực dùng để bật, tắt đèn ở 2 nơi khác nhau hoặc ở cùng một nơi

Nguyên tắc hoạt động của mạch:

• Khi 2 công tắc 3 cực ở cùng vị trí 1,1 hoặc 2,2 thì mạch kín đèn sáng
• Khi 2 công tắc 3 cực ở 2 vị trí đối nhau 1,2 hoặc 2,1 thì mạch hở đèn tắt

b. Vẽ sơ đồ lắp đặt

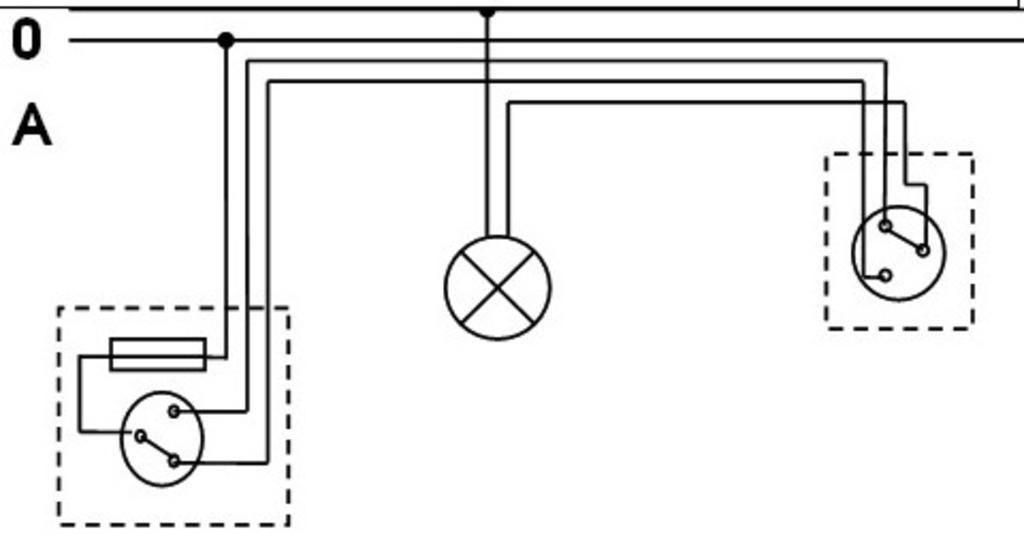

Hình 5. Sơ đồ lắp đặt mạch điện hai công tắc ba cực điều khiển một đèn

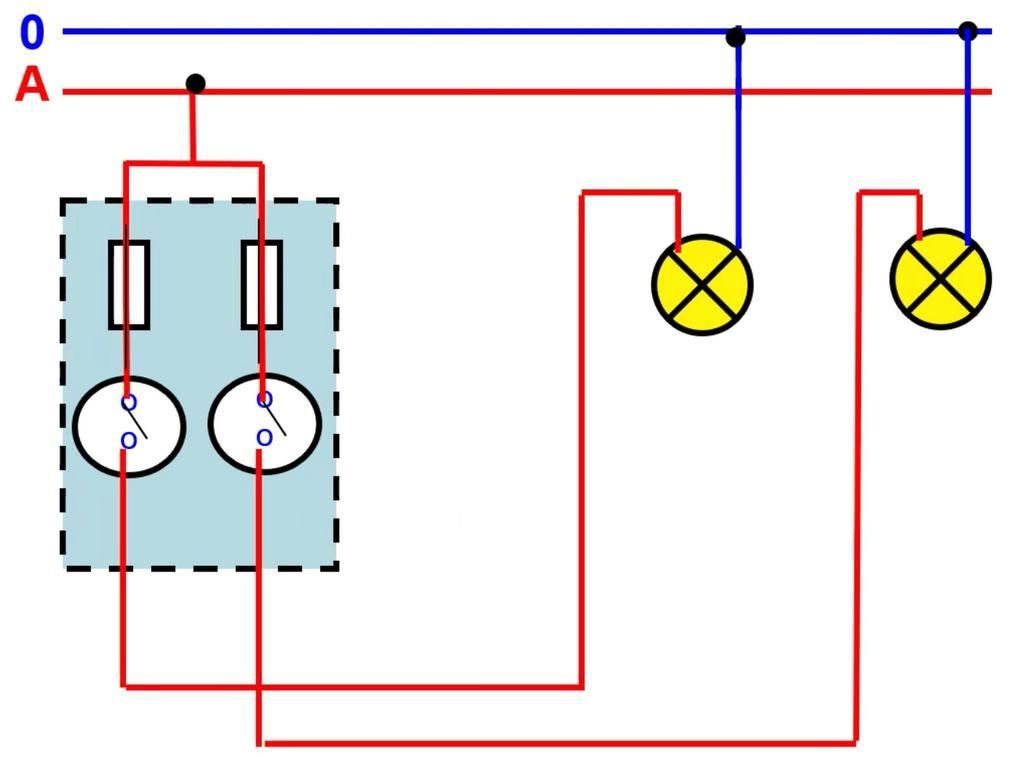

Đáp án:

Bạn tham khảo nha!
