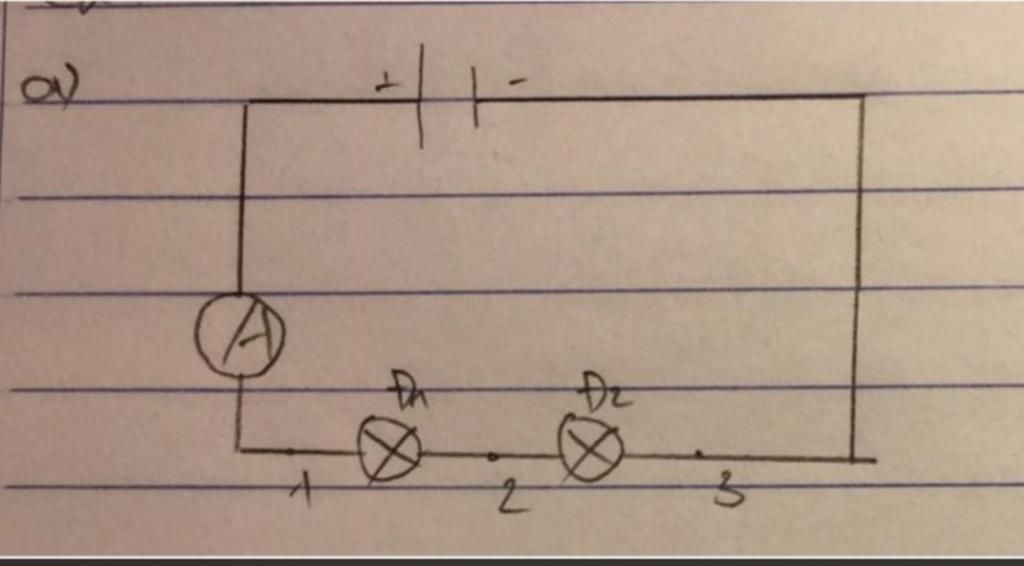

a) bạn tự vẽ nhé

b)

I1=I2=A

mà A = 0,45 ampe

=> I1=I2=0,45 ampe

vậy cường độ dòng điện là 0,45 ampe

c)

Đ1 và Đ2 mắc nối tiếp nhau

=> U13= U12+U23

thay số: U12 = 2,5 V

              U23 = 3,5 V

=> U13= 2,5V + 3,5V

      U13 = 6V

Đáp án:

a) Bạn tự thêm chốt dương và âm vào ampe kế nhé. Cực dương của nguồn điện đi đến cực dương của ampe kế và cực âm của ampe kế đi về cực âm của nguồn điện.

b) Ampe kế được mắc trong đoạn mạch chính hay $I=0,45A$.

Trong đoạn mạch nối tiếp ta có công thức:

$I=I_1=I_2\Rightarrow 0,45A=I_1=I_2$ ($I=0,45A$).

Vậy cường độ dòng điện đi qua hai đèn đều là 0,45A.

c) Trong đoạn mạch nối tiếp ta có công thức:

$U_{13}=U_{12}+U_{23}\Rightarrow U_{13}=2,5V+3,5V=6V$.

Vậy hiệu điện thế giữa hai đầu ngoài cùng hai đèn là $U_{13}=6V$.
