Đáp án:

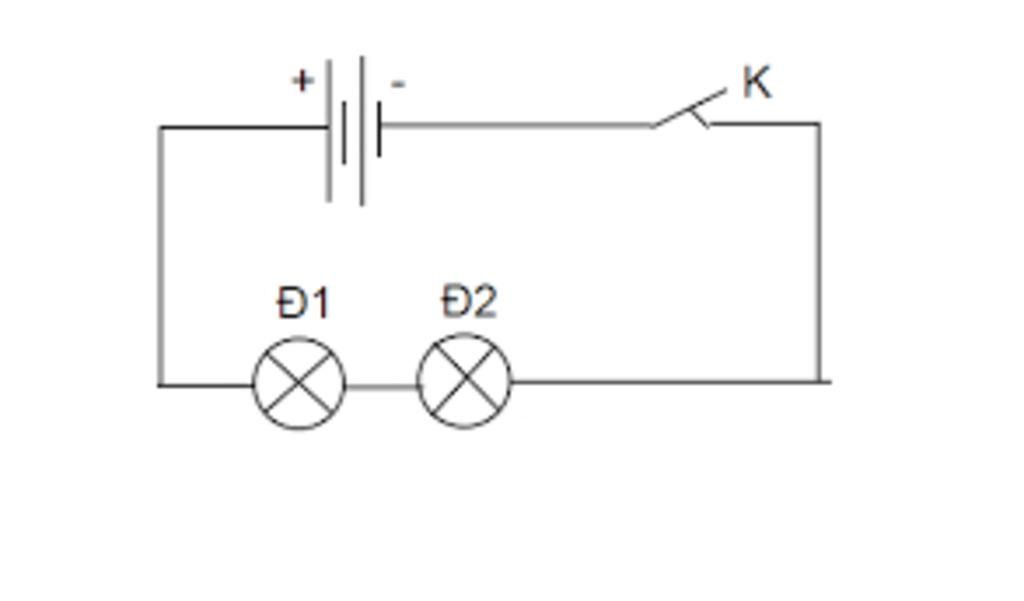

 a/trong hình

b/cho Đ1 nối tiếp với Đ2  nên cường độ dòng điện qua Đ2 làlà: I2=I1=1,5A

cường độ dòng điện của mạchmạch: I= I1 = 1,5A

c/ do hai đèn mắc nối tiếp nên:U=U1+U2

suy ra  U1=U - U2 =10-3=7(V)

d/ nếu tháo một trong hai bóng  thì đèn còn lại ko sángsáng, do dòng điện bị ngắt tại vị trí  bóng bị tháo



a) vẽ sơ đồ mạch điện thì bạn tự vẽ nhá!!!

còn chiều dòng điện thì bạn chỉ cần ghi các mũi tên từ cực dương đi đến cực âm là được

b) Đ1 và Đ2 nối tiếp nhau

=> I1=I2=Ic

mà I1 = 1,5A

=> 1,5A= I2=Ic

vậy cường độ dòng điện chạy qua Đ2 và toàn mạch điện là 1,5A

c) Đ1 nối tiếp Đ2

=> U1 + U2 = Utm

mà U2 =3V

      Utm = 10V

=> U1 + 3 = 10

      U1       = 10-3 = 7V

d) - thì đèn còn lại sẽ không sáng

nếu tháo 1 trong hai bóng đèn thì hiệu điện thế 1 trong hai bóng đèn sẽ bằng 0 và không có cường độ dòng điện chạy qua nên đèn còn lại sẽ không sáng
