Đáp án:

 a,$12,57\left( \Omega  \right)$

b.${U_{MN}} = 25,14\left( V \right)$

số chỉ vôn kế $17,14\left( V \right)$

c.

$\begin{array}{l}
{P_1} = 4\left( {\rm{W}} \right)\\
{P_2} = 14,69\left( {\rm{W}} \right)\\
{P_3} = 19,59\left( {\rm{W}} \right)
\end{array}$

d.$50,28\left( J \right) = 12,7\left( {calo} \right)$

Giải thích các bước giải:

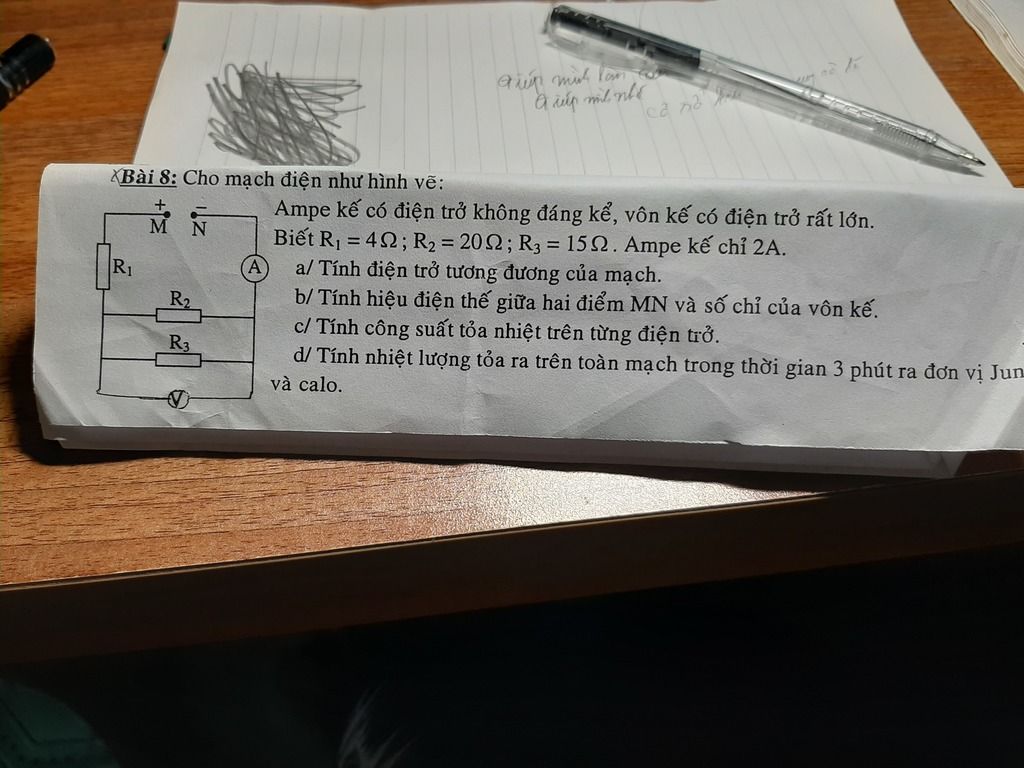

 a, mạch điện

$\begin{array}{l}
{R_1}nt\left( {{R_2}//{R_3}} \right)\\
{R_{23}} = \frac{{{R_2}{R_3}}}{{{R_2} + {R_3}}} = \frac{{20.15}}{{20 + 15}} = 8,57\\
{R_{td}} = {R_{123}} = {R_1} + {R_{23}} = 4 + 8,57 = 12,57\left( \Omega  \right)
\end{array}$

b. số chỉ ampe kế

$I = {I_1} = {I_{23}} = 2\left( A \right)$

${U_{MN}} = I{R_{td}} = 2.12,57 = 25,14\left( V \right)$

số chỉ vôn kế

${U_{23}} = {U_2} = {U_3} = I.{R_{23}} = 2.8,57 = 17,14\left( V \right)$

c. công suất tỏa nhiệt trên các điện trở

$\begin{array}{l}
{P_1} = I_1^2{R_1} = 1.4 = 4\left( {\rm{W}} \right)\\
{P_2} = \frac{{U_2^2}}{{{R_2}}} = \frac{{17,{{14}^2}}}{{20}} = 14,69\left( {\rm{W}} \right)\\
{P_3} = \frac{{U_3^2}}{{{R_3}}} = \frac{{17,{{14}^2}}}{{15}} = 19,59\left( {\rm{W}} \right)
\end{array}$

d.$Q = {U_{MN}}.I = 25,14.2 = 50,28\left( J \right) = 50,28.0,24 = 12,7\left( {calo} \right)$
