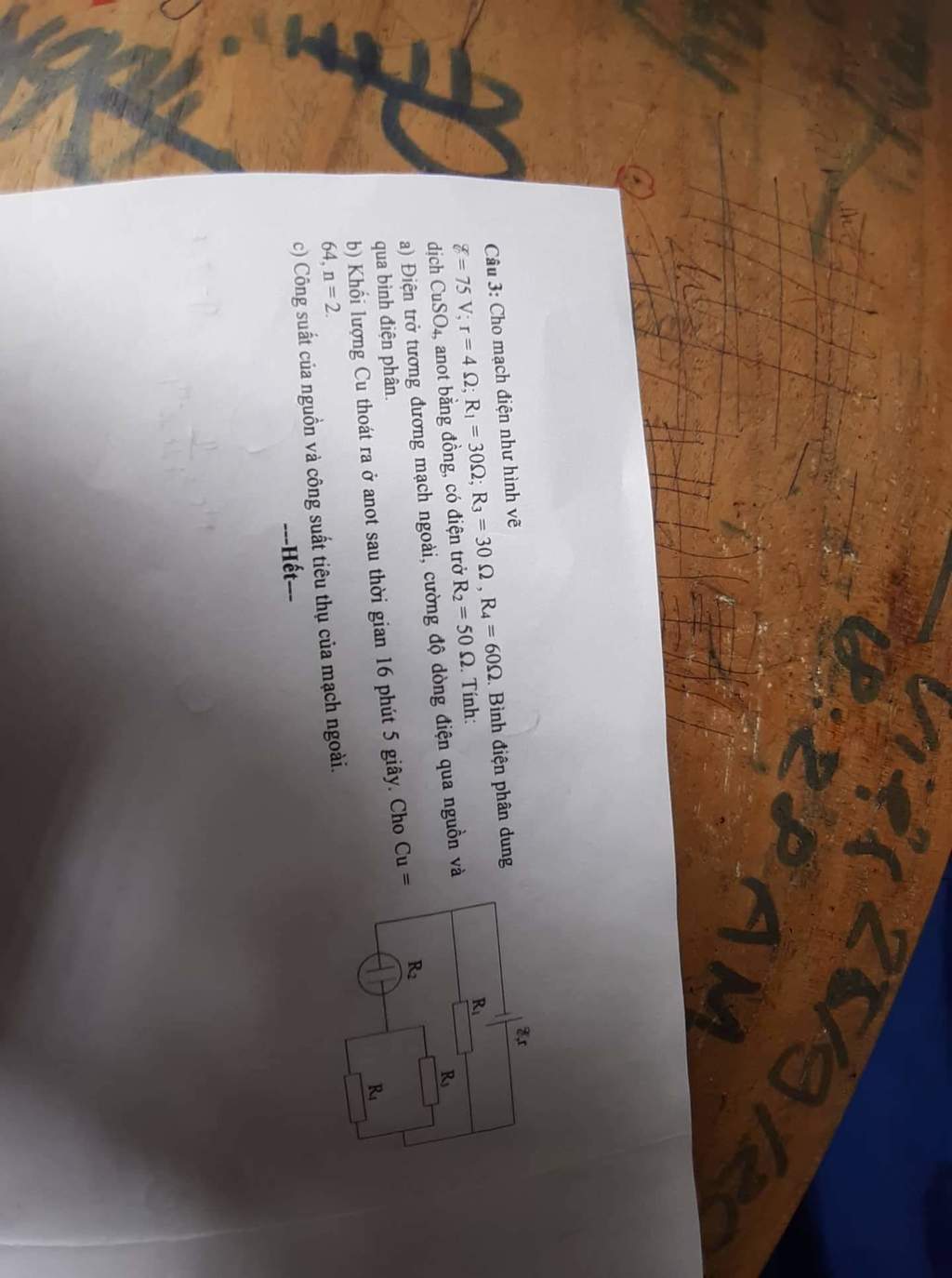

Cho mạch điện như hình vẽ: Suất điện động = 75 V; r= 4 ôm ; R1 = 30 ôm ; R3 = 30 ôm, R4 = 60 ôm. Bình điện phân dung dịch CuSO4, anot bằng đồng, có điện trở R2

Câu hỏi :

Cho mạch điện như hình vẽ: Suất điện động = 75 V; r= 4 ôm ; R1 = 30 ôm ; R3 = 30 ôm, R4 = 60 ôm. Bình điện phân dung dịch CuSO4, anot bằng đồng, có điện trở R2 = 50 ôm. Tính: a) Điện trở tương đương mạch ngoài, cường độ dòng điện qua nguồn và qua bình điện phân. b) Khôi lượng Cu thoát ra ở anot sau thời gian 16 phút 5 giây. Cho Cu =64, n 2. Giải giùm mình câu 3 với


Lời giải 1 :

Đáp án:

 a.${R_{td}} = 21\left( \Omega  \right)$;$I = 3\left( A \right)$;${I_2} = 0,9\left( A \right)$

b.$0,288\left( g \right)$

c.

$\begin{array}{l}
{P_{ng}} = 225\left( {\rm{w}} \right)\\
{P_{td}} = 189\left( {\rm{w}} \right)
\end{array}$

Giải thích các bước giải:

a. mạch ngoài:

$\begin{array}{l}
{R_1}//\left( {{R_2}nt\left( {{R_3}//{R_4}} \right)} \right)\\
{R_{34}} = \frac{{{R_3}{R_4}}}{{{R_3} + {R_4}}} = \frac{{30.60}}{{30 + 60}} = 20\\
R{\,_{234}} = {R_2} + {R_{34}} = 50 + 20 = 70\\
{R_{td}} = {R_{1234}} = \frac{{{R_1}.R{\,_{234}}}}{{{R_1} + R{\,_{234}}}} = \frac{{30.70}}{{30 + 70}} = 21\\
I = \frac{\xi }{{r + {R_{td}}}} = \frac{{75}}{{4 + 21}} = 3\left( A \right)
\end{array}$

$\begin{array}{l}
{U_{1234}} = {U_{234}} = I.{R_{1234}} = 3.21 = 63\\
{I_{234}} = {I_2} = \frac{{{U_{234}}}}{{{R_{234}}}} = \frac{{63}}{{70}} = 0,9\left( A \right)
\end{array}$

b,

$\begin{array}{l}
t = 16p5s = 965s\\
{m_{Cu}} = \frac{1}{F}\frac{A}{n}{I_2}t = \frac{1}{{96500}}.\frac{{64}}{2}.0,9.965 = 0,288\left( g \right)
\end{array}$

$\begin{array}{l}
c.{P_{ng}} = I.\xi  = 3.75 = 225\left( {\rm{w}} \right)\\
{P_{td}} = {I^2}.{R_{td}} = {3^3}.21 = 189\left( {\rm{w}} \right)
\end{array}$

${P_{ng}}$: công suất của nguồn

${P_{td}}$; công suất của mạch ngoài
