Cho mạch điện như hình vẽ bộ nguồn gồm 5 nguồn giống nhau mắc nối tiếp, mỗi nguồn có suất điện động 2V, điện trở trong r = 0,4 ôm. Mạch ngoài gồm biến trở R_1,

Câu hỏi :

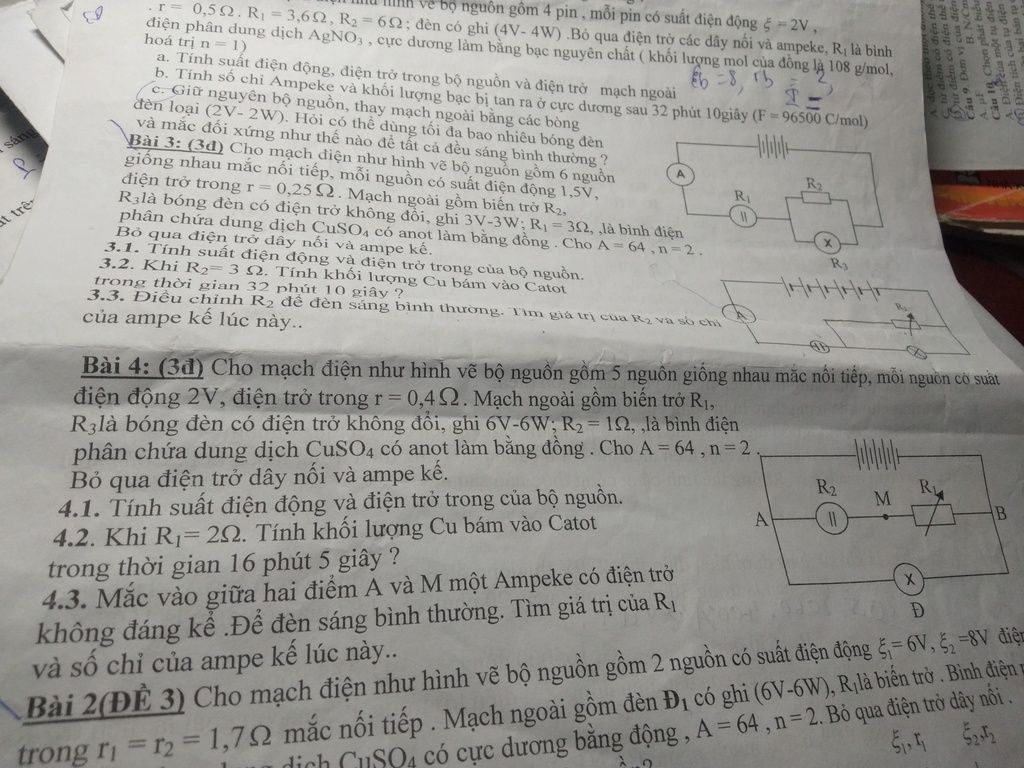

Cho mạch điện như hình vẽ bộ nguồn gồm 5 nguồn giống nhau mắc nối tiếp, mỗi nguồn có suất điện động 2V, điện trở trong r = 0,4 ôm. Mạch ngoài gồm biến trở R_1, R_3 là bóng đèn có điện trở không đổi, ghi 6V-6W; R_2 = 1 ôm, là bình điện phân chứa dung dịch CuSO4 có anot làm bằng đồng . Cho A = 64 , n = 2 Bỏ qua điện trở dây nối và ampe kế 4.1. Tính suất điện động và điện trở trong của bộ nguồn. 4.2. Khi R_1=2 ôm. Tính khối lượng Cu bám vào Catot trong thời gian 16 phút 5 giây? 4.3. Mắc vào giữa hai điểm A và M một Ampe kế có điện trở không đáng kể .Để đèn sáng bình thường. Tìm giá trị của R_1 và số chỉ của ampe kế lúc này. Giúp mình bài 4 với ạ Help 🙏🙏🙆


Lời giải 1 :

Đáp án:

a.$\left\{ \begin{array}{l}
{e_b} = 10\left( V \right)\\
{r_b} = 2\left( \Omega  \right)
\end{array} \right.$

b.${m_{Cu}} = 0,53\left( g \right)$

c.${R_1} = 6\left( \Omega  \right)$

số chỉ ampe kế ${I_1} = 1\left( A \right)$

Giải thích các bước giải:

 a. bộ nguồn nối tiếp

$\left\{ \begin{array}{l}
{e_b} = 5.e = 10\left( V \right)\\
{r_b} = 5r = 2\left( \Omega  \right)
\end{array} \right.$

$\begin{array}{l}
b.{R_D} = \frac{{U_{dm}^2}}{{{P_{dm}}}} = \frac{{{6^2}}}{6} = 6\\
\left( {{R_1}nt{R_2}} \right)//{R_D}\\
{R_{12}} = {R_1} + {R_2} = 2 + 1 = 3\\
{R_{td}} = \frac{{{R_D}{R_{12}}}}{{{R_D} + {R_{12}}}} = \frac{{3.6}}{{3 + 6}} = 2\\
I = \frac{{{e_b}}}{{{r_b} + {R_{td}}}} = \frac{{10}}{{2 + 2}} = 2,5\\
{U_{AB}} = {U_{12}} = I.{R_{td}} = 2,5.2 = 5\\
{I_{12}} = {I_2} = \frac{{{U_{12}}}}{{{R_{12}}}} = \frac{5}{3}\\
{m_{Cu}} = \frac{1}{F}\frac{A}{n}It\\
 \Rightarrow {m_{Cu}} = \frac{1}{{96500}}.\frac{{64}}{2}.\frac{5}{3}.\left( {16.60 + 5} \right) = 0,53\left( g \right)
\end{array}$

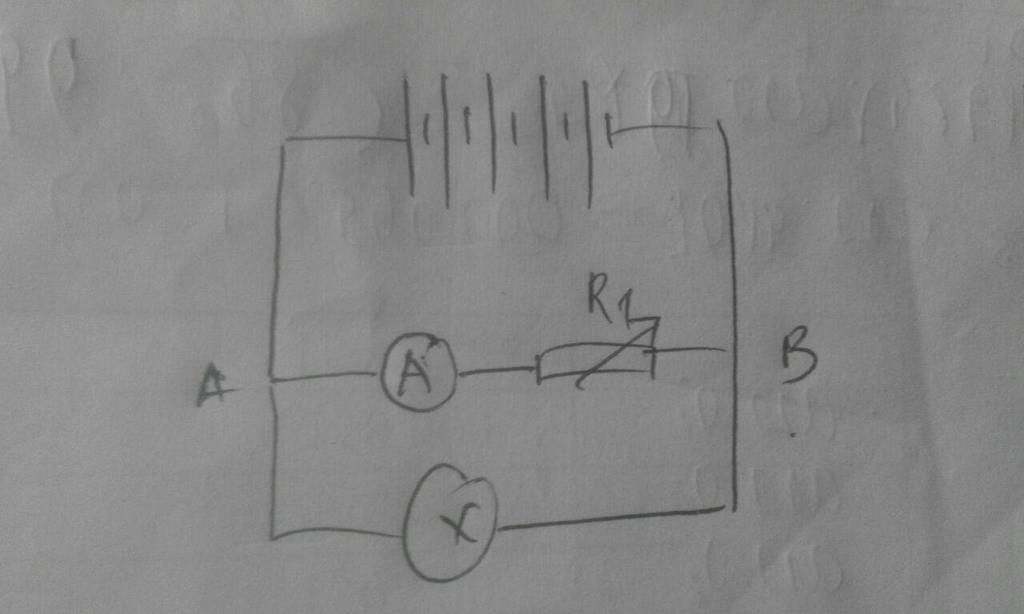

c. mạch điện như hình vẽ

$\begin{array}{l}
{U_{AB}} = {U_{dm}} = 6 = {U_1}\\
{U_{AB}} = {e_b} - I.{r_b}\\
 \Rightarrow 6 = 10 - I.2\\
 \Rightarrow I = 2\\
{I_2} = \frac{{{P_{dm}}}}{{{U_{dm}}}} = 1\\
{I_1} = I - {I_2} = 2 - 1 = 1\left( A \right)\\
{R_1} = \frac{{{U_1}}}{{{I_1}}} = \frac{6}{1} = 6\left( \Omega  \right)
\end{array}$

số chỉ ampe kế ${I_1} = 1\left( A \right)$
