Đáp án + Giải thích các bước giải:

`R_1=4\Omega`

`R_2=6\Omega`

`R_3=3\Omega`

`U_2=6V`

`a)I_2=?`

`b)I_3=?`

`c)I_1=?`

`d)U=?`

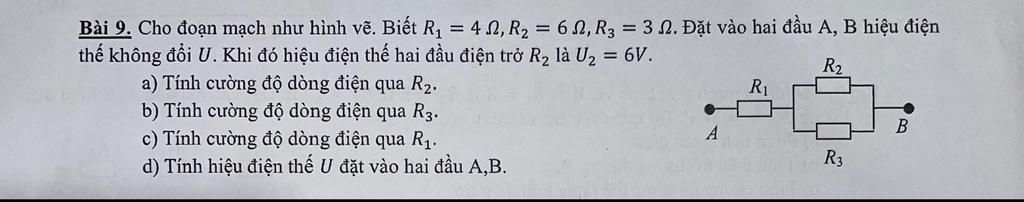

`SĐMĐ:R_1nt(R_2////R_3)`

`a)` Cường độ dòng điện chạy qua điện trở `R_2` là:

`I_2=U_2/R_2=6/6=1(A)`

`b)`

Do `R_2////R_3` nên hiệu điện thế hai đầu điện trở `R_3` bằng:

`U_2=U_3=6V`

Cường độ dòng điện chạy qua điện trở `R_3` là:

`I_3=U_3/R_3=6/3=2(A)`

`c)`

Cường độ dòng điện chạy qua điện trở `R_1` là:

`I=I_1=I_2+I_3=1+2=3(A)`

`d)`

Điện trở của đoạn `R_2////R_3` là:

`R_(23)=(R_2*R_3)/(R_2+R_3)=(6*3)/(6+3)=18/9=2(\Omega)`

Điện trở tương đương của toàn mạch là:

`R_(tđ)=R_1+R_(23)=4+2=6(\Omega)`

Hiệu điện thế `U` đặt vào hai đầu mạch điện là:

`U=I*R_(tđ)=3*6=18(V)`

Giải thích các bước giải:

   $\text{Tóm tắt}$

$R_1$ = 4 $\Omega$

$R_2$ = 6 $\Omega$

$R_3$ = 3 $\Omega$

$U_2$ = 6 V

-------------------------

 a) $I_2$ = ? A

 b) $I_3$ = ? A

 c) $I_1$ = ? A

 d) $U_AB$ = ? V

  $\text{Giải}$

a) Cường độ dòng điện qua $R_2$ là:

  $I_2$ = $U_2$ / $R_2$ = 6 / 6 = 1 (A)

b) Vì $R_3$//$R_2$ nên $U_2$ = $U_3$ = 6V

 Cường độ dòng điện qua $R_3$ là:

  $I_3$ = $U_3$ / $R_3$ = 6 / 3 = 2 (A)

c) Vì $R_1$ nt ($R_2$//$R_3$) nên I = $I_1$ = $23_n$ = $I_2$+$I_3$ = 1 + 2 = 3 A

⇒ Cường độ dòng điện qua $R_1$ là: $I_1$ = 3 (A)

d)Điện trở tương đương của đoạn mạch là:

$R_tđ$ = $R_1$ + $R_2$.$R_3$/($R_2$+$R_3$) = 4 + 6.3/(6+3) = 4 + 2 = 6 ($\Omega$)

 Hiệu điện thế U đặt vào hai đầu A,B là:

$U_AB$ = I.$R_tđ$ = 3.6 = 18 (V)
