Đọc mạch điện khi : `-` `K1` mở,`K2` đóng `-K1` đóng, `K2` mởR6 R₁ K₁ R5 C R7 D R₂ R4 R B
Lời giải 1 :

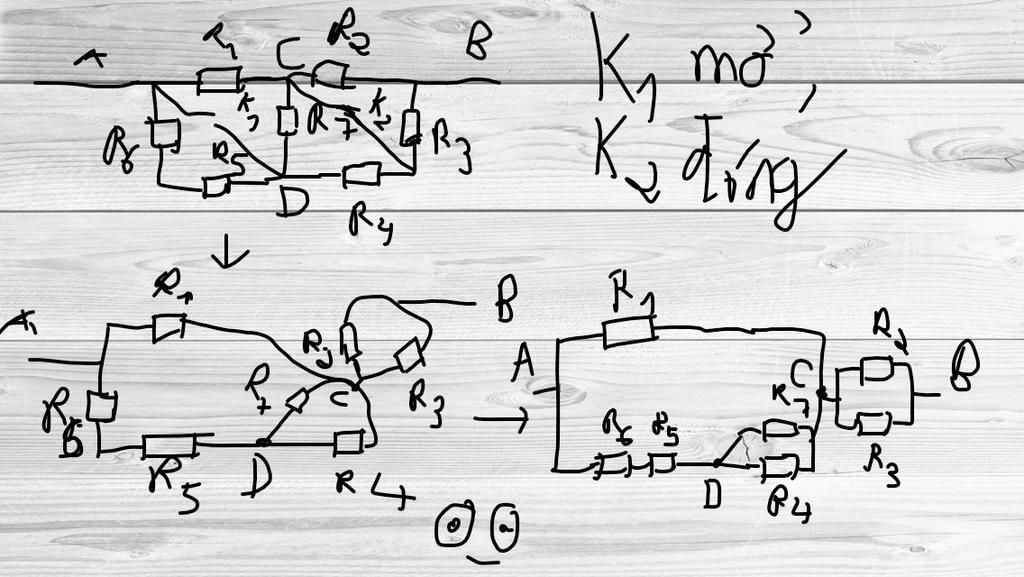

$K_{1}$ mở, $K_{2}$ đóng:
Sơ đồ mạch điện: $[(R_{1}//R_{7})ntR_{2}]//(R_{4}nt R_{3})$
$R_{6}$ và $R_{5}$ bị nối tắt

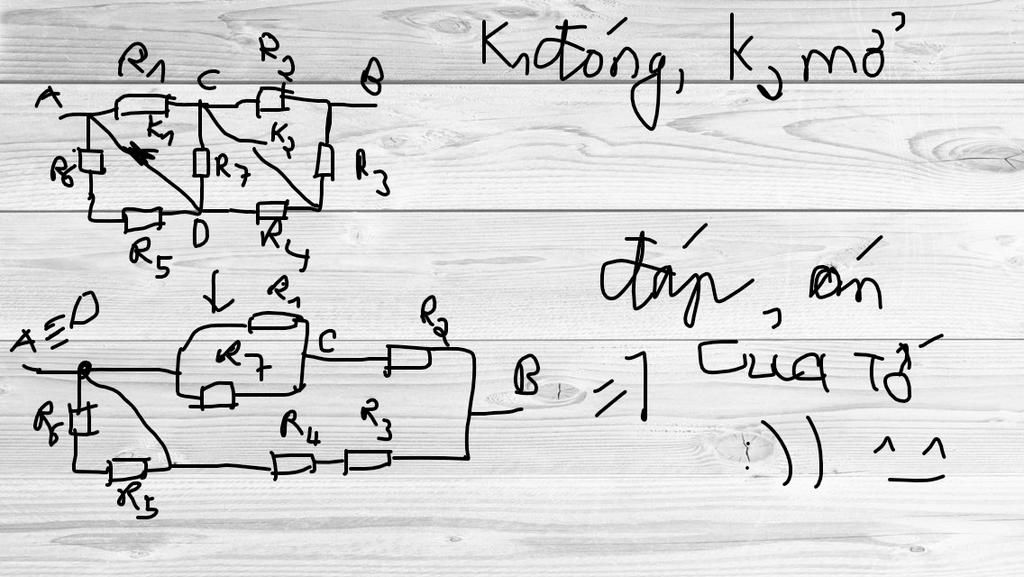

$K_{1}$ đóng, $K_{2}$ mở:
Sơ đồ mạch điện: $[R_{1}//(R_{6}ntR_{5}nt(R_{7}//R_{4}))]nt(R_{2}//R_{3})$
Chúc cậu học tốt nha
Thảo luận
Lời giải 2 :
`K_1` đóng `K_2` mở:
Mạch đọc là:
`(R_1`//`(R_6 nt R_5) nt R_7 nt (R_2` // `R_3)`
(`R_4` nối tắt)
`K_1` mở `K_2` đóng:
Mạch đọc là:
`R_1 nt R_7 nt (R_2`//`(R_3ntR_4)``
(`R_5, R_6` nối tắt)
