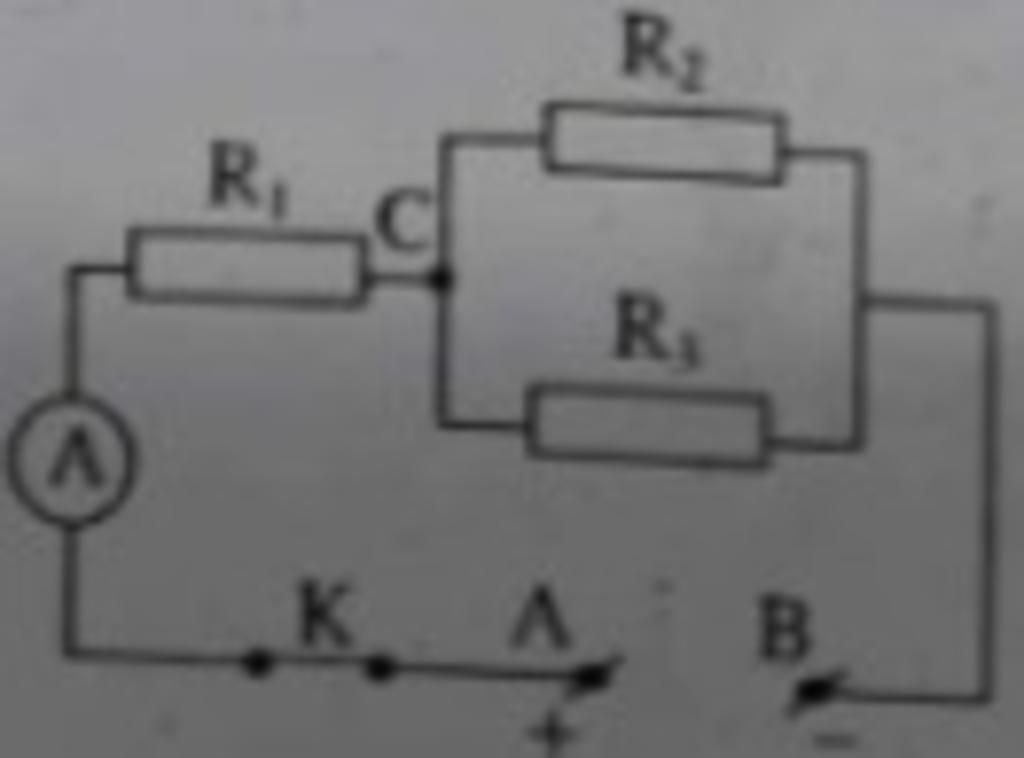

Cho R1= 40 ôm, R2= 100 ôm, R3= 150 ôm Ucb= 54V. a) Tính điện trở tương đương Uab của đoạn mạch. b) Tính cường độ dòng điện của mỗi điện trở và chỉ số ampe kế
Cho R1= 40 ôm, R2= 100 ôm, R3= 150 ôm Ucb= 54V. a) Tính điện trở tương đương Uab của đoạn mạch. b) Tính cường độ dòng điện của mỗi điện trở và chỉ số ampe kế A. Giúp mình bài này ạ!!!
Lời giải 1 :
Ta có:
`R_(td) = R_1 + (R_2.R_3)/(R_2+R_3) = 40 + (100.150)/(100+150) = 100 Omega`
b)
`U_(23)=U_2 = U_3=60 V`
`I_2 = U_2/R_2 = (60)/100 = 0,6 A`
`I_3 = U_3/R_3 = (60)/150 =0,4 A`
`I_1 = I_2 + I_3 = 0,6 + 0,4 = 1 A`
Thảo luận
Lời giải 2 :
Đáp án `+` Giải thích các bước giải:
`R_1` nối tiếp `R_2 //// R_3`
a. `R= R_1 +R_{23} = R_1 + (R_2 R_3)/(R_2 +R_3) = 40 + (100.150)/(100+150)=100(\Omega)`
b. `R_{23} = (R_2 R_3)/(R_2 +R_3) = ( 100 .150)/(100+150)=60(\Omega)`
`I_A = I_1 = I_2 + I_3 = U_{CB}/U_{23} = 54/60=0,9(A)` (*)
`U_2 = U_3 ⇔ I_2 R_2 = I_3 R_3 ⇔ 2R_2 -3R_3 =0` (**)
Lập và giải hệ phương trình từ (*) và (**) : $\begin{cases} I_2 =0,54(V)\\I_3 = 0,36(V)\\ \end{cases}$.
