`*` Giải:

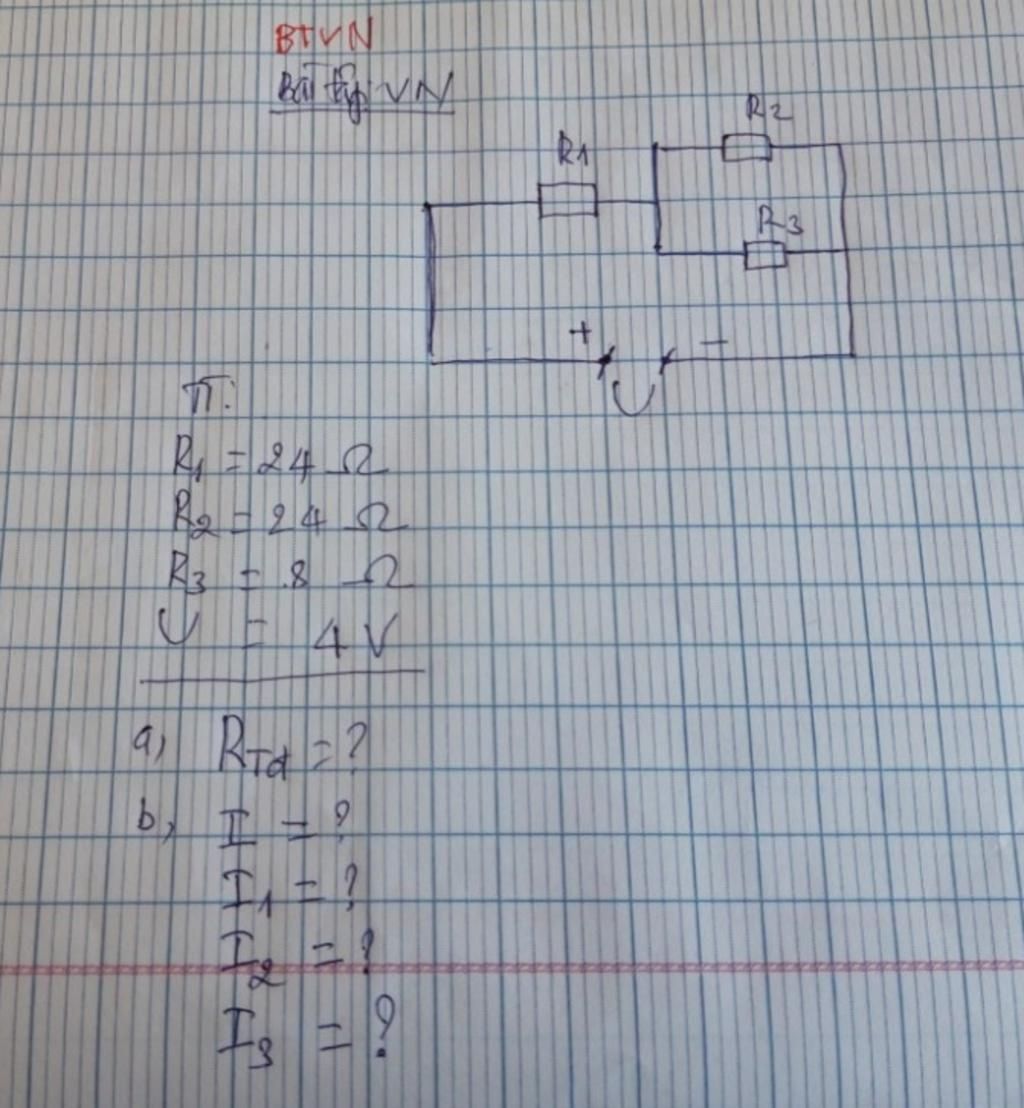

a, Theo sơ đồ mạch điện ta có: `R_2` song song `R_3`

⇔ `1/(R_(23)) = 1/R_2 + 1/R_3`

⇔ `1/(R_(23)) = 1/(24) + 1/8`

⇔ `R_(23) = 6Ω`

Mặt khác `R_1` nối tiếp `R_(23)`

⇔ `R_(tđ) = R_1 + R_(23) = 24 + 6 = 30Ω`

b, Cường độ dòng điện chạy qua đoạn mạch là:

`I_m = U_m/R_m = 4/(30) = 2/(15)A`

Mà `R_1` nối tiếp `R_(23)` ⇒ `I_m = I_1 = I_(23) = 2/(15)A`

Hiệu điện thế giữa hai đầu `I_1` là:

`U_1 = I_1.R_1 = 2/(15) . 24 = 3,2V`

Mặt khác: `U_m = U_1 + U_(23)`

⇔ `U_(23) = U_m - U_1 = 4 - 3,2 = 0,8V`

⇔ `U_(23) = U_2 = U_3 = 0,8V` [Do `R_2` song song `R_3` ]

Cường độ dòng điện qua các điện trở `R_2` và `R_3` là:

+, `I_2 = U_2/R_2 = (0,8)/(24) = 1/(30)A`

+, `I_3 = U_3/(R_3) = (0,8)/8 = 0,1A`



a) vì `R_2` // `R_3` nên ta có `R_(23)` = `(R_2 · R_3)/(R_2 + R_3)` = `(24 · 8)/(24 + 8)` = `6(Omega)`

ta có `R` = `R_(23)` + `R_1` = `6` + `24` = `30(Omega)`

b) ta có `I` = `U/R` = `4/30` = `2/15(A)`

             `I_1` = `I` = `I_(23)` = `2/15(A)`

             `U_1` = `I_1` · `R_1` = `2/15` · `24` = `16/5(V)`

              `U_(23)` = `U` `-` `U_1` = `4` `-` `16/5` = `0,8(V)`

vì `R_2` // `R_3` ta có `U_(23)` = `U_2` = `U_3` = `0,8A`

`I_2` = `(U_2)/(R_2)` = `(0,8)/24` = `1/30(A)`

`I_3` = `(U_3)/(R_3)` = `(0,8)/8` = `0,1(A)`
