Đáp án:

\(4\Omega \)

Giải thích các bước giải:

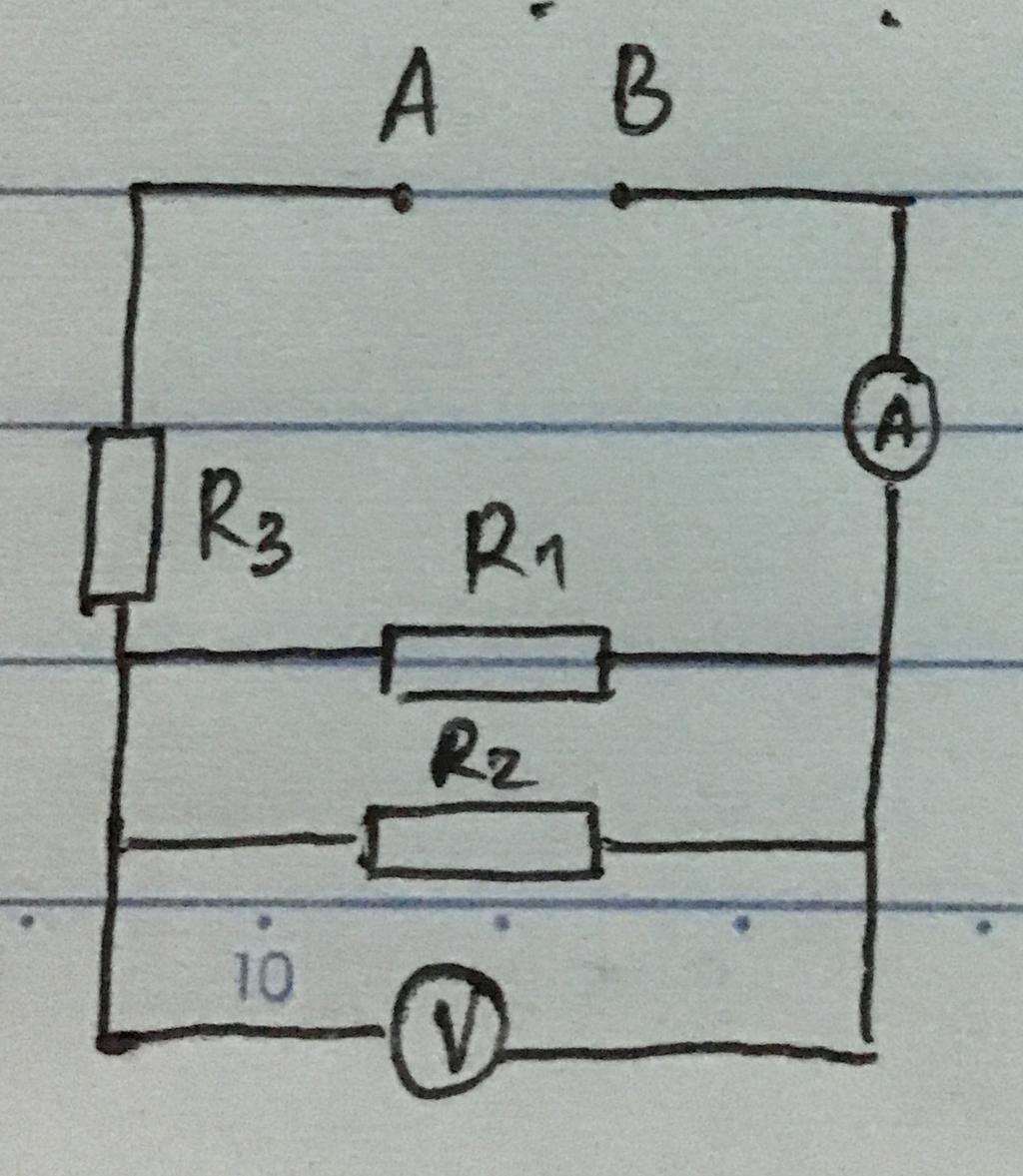

Mạch gồm: R3 nt (R1 // R2)

Ta có:

\(\begin{array}{l}
{U_3} = {I_3}.{R_3} = {I_A}.{R_3} = 2.2 = 4V\\
{U_V} = U - {U_3} = 10 - 4 = 6V\\
{I_1} = \dfrac{{{U_1}}}{{{R_1}}} = \dfrac{{{U_V}}}{{{R_1}}} = \dfrac{6}{{12}} = 0,5A\\
{I_2} = {I_3} - {I_1} = 2 - 0,5 = 1,5A\\
{R_2} = \dfrac{{{U_V}}}{{{I_2}}} = \dfrac{6}{{1,5}} = 4\Omega
\end{array}\)

Đáp án + Giải thích các bước giải:

`U=10V`

`R_1=12\Omega`

`R_3=2\Omega`

`I=2A`

`U_(12)=?;R_2=?`

Ampe kế chỉ cường độ dòng điện trong mạch chính. `<=>I=2A`

Vôn kế đo hiệu điện thế hai đầu đoạn `R_1////R_2`.

Điện trở tương đương của mạch điện là:

`R_(tđ)=U/I=10/2=5(\Omega)`

Lại có: `R_(tđ)=R_3+R_(12)=5`

`<=>R_(12)=5-R_3=5-2=3`

`<=>(12R_2)/(12+R_2)=3`

`=>12R_2=3*(12+R_2)`

`<=>12R_2=36+3R_2`

`<=>12R_2=36+3R_2`

`<=>9R_2=36`

`<=>R_2=4(\Omega)`

Số chỉ của vôn kế hay hiệu điện thế hai đầu đoạn `R_1////R_2` là:

`U_V=U_(12)=I*R_(12)=2*3=6(V)`
