Đáp án+Giải thích các bước giải:

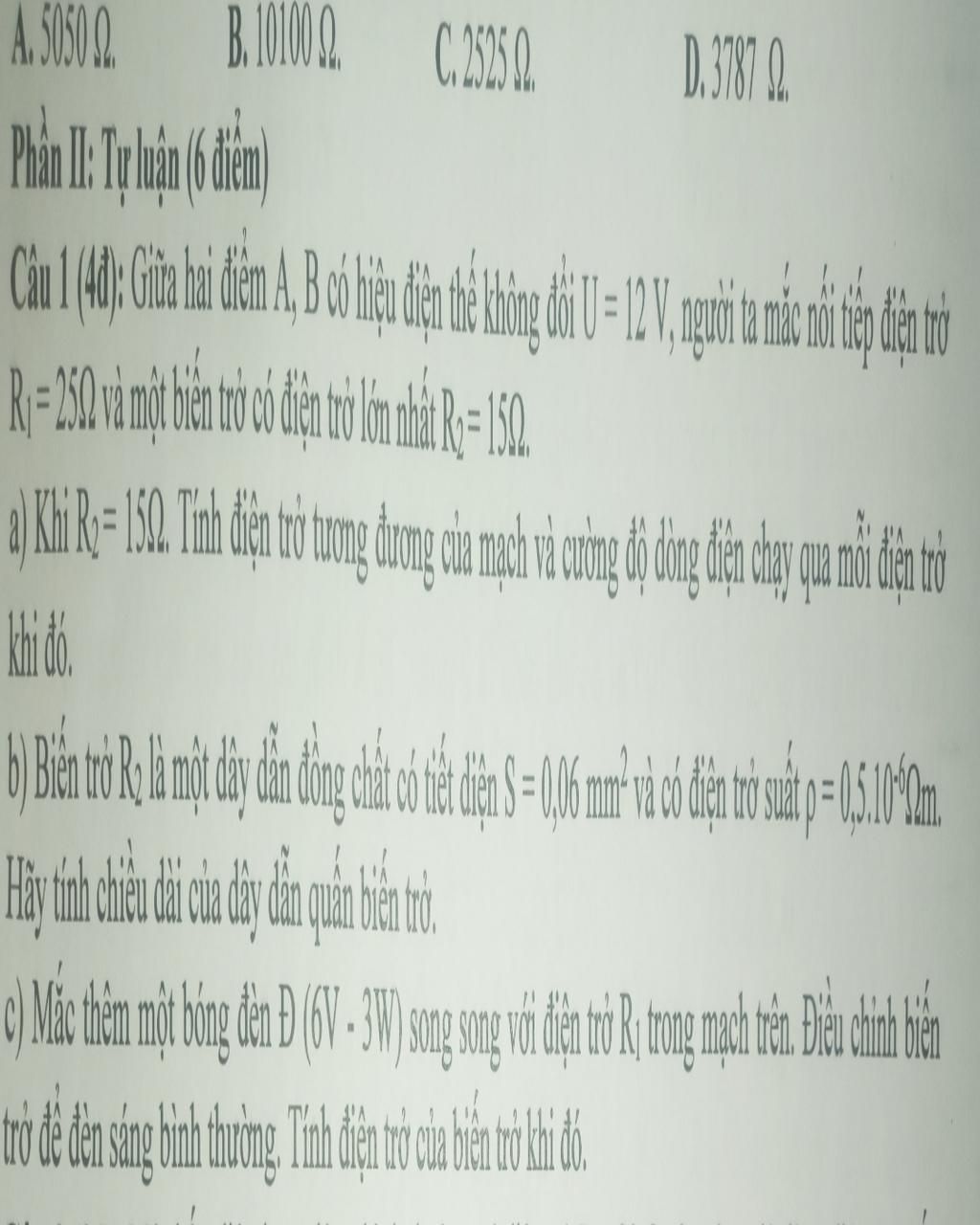

Tóm tắt

`U=12V`

`R_1=25\Omega`

`R_(2 max)=15\Omega`

`R_1ntR_2`

 a)`R_(tđ)=?`

    `I_1=?`

    `I_2=?`

b)`S=0,06mm^2=6.10^-8m^2`

   `\rho=0,5.10^-6\Omegam`

    `l=?`

c)`U_(dm)=6V`

   $\mathscr{P}_{dm}=3W$

$(R_1//Đ)ntR_2$

_______________________________

Giải

a)

Điện trở tương đương của đoạn mạch:

`R_(tđ)=R_1+R_(2 max)=25+15=40\Omega`

Cường độ dòng điện qua mỗi điện trở:

`I_1=I_2=U/R_(tđ)=12/40=0,3A`

b)

Chiều dài dây dẫn quấn biến trở:

`l=(R_(2 max)S)/\rho=(15.6.10^-8)/(0,5.10^-6)=1,8m`

c)

Điện trở đèn:

`R_đ=`$\dfrac{U_{dm}^2}{\mathscr{P}_{dm}}$ `=6^2/3=12\Omega`

Điện trở của `R_1` và đèn là

`R_(1 đ)=(R_1R_đ)/(R_1+R_đ)=(25.12)/(25+12)=300/37\Omega`

Cường độ dòng điện qua biến trở:

`I_2=U_(dm)/R_(1 đ)=6/(300/37)=0,74A`

Hiệu điện thế áp vào 2 đầu biến trở:

`U_2=U-U_(dm)=12-6=6V`

Trị số biến trở:

`R_2=U_2/I_2=6/(0,74)=~~8,1\Omega`

Đáp án:



Giải thích các bước giải:

 Tóm tắt:
`U=12V`
`R_1=25\Omega`
`R_2=15\Omega`
`S=0,06mm^2=6.10^{-8}m^2`
`p=0,5.10^{-6}=5.10^{-7}\Omega m`
`U_{dm}=6V`
`P_{dm}=3W`
____________________________
                                     GIẢI
Điện trở tương đương của mạch là:
`R_{12}=R_1+R_2=25+15=40\Omega`

Cường độ dòng điện qua mạch là:
`I_1=I_2=I=U/R_{tđ}=12/40=0,3A`
-------------
b) Chiều dài của dây dẫn làm biến trở là"

`R_2=p. l/S=>l=R_2. S/p=15. {6.10^{-8}}/{5.10^{-7}}=1,8m`
-------------
c) Khi đèn sáng bình thường thì :

`U_d=U_1=U_{dm}=6V`

Hiệu điện thế qua biến trở là"

`U_b=U-U_1=12-6=6V`

Điện trở của bóng là

`R_d={(U_{dm})^2}/P_{dm}={6^2}/3=12\Omega`

Điện trở tương đương của mạch `R_{1d}` là:

`R_{1d}={R_d.R_1}/{R_d+R_1}={12.25}/{12+25}=300/37\Omega`

Cường  độ dòng điện qua mạch là:

`I_{1đ}=I_b=I=U_d/R_{1d}=6 :300/37=0,74A`

Giá trị của biến trở là"
`R_b=U_b/I=6/{0,74}=300/37\Omega`
