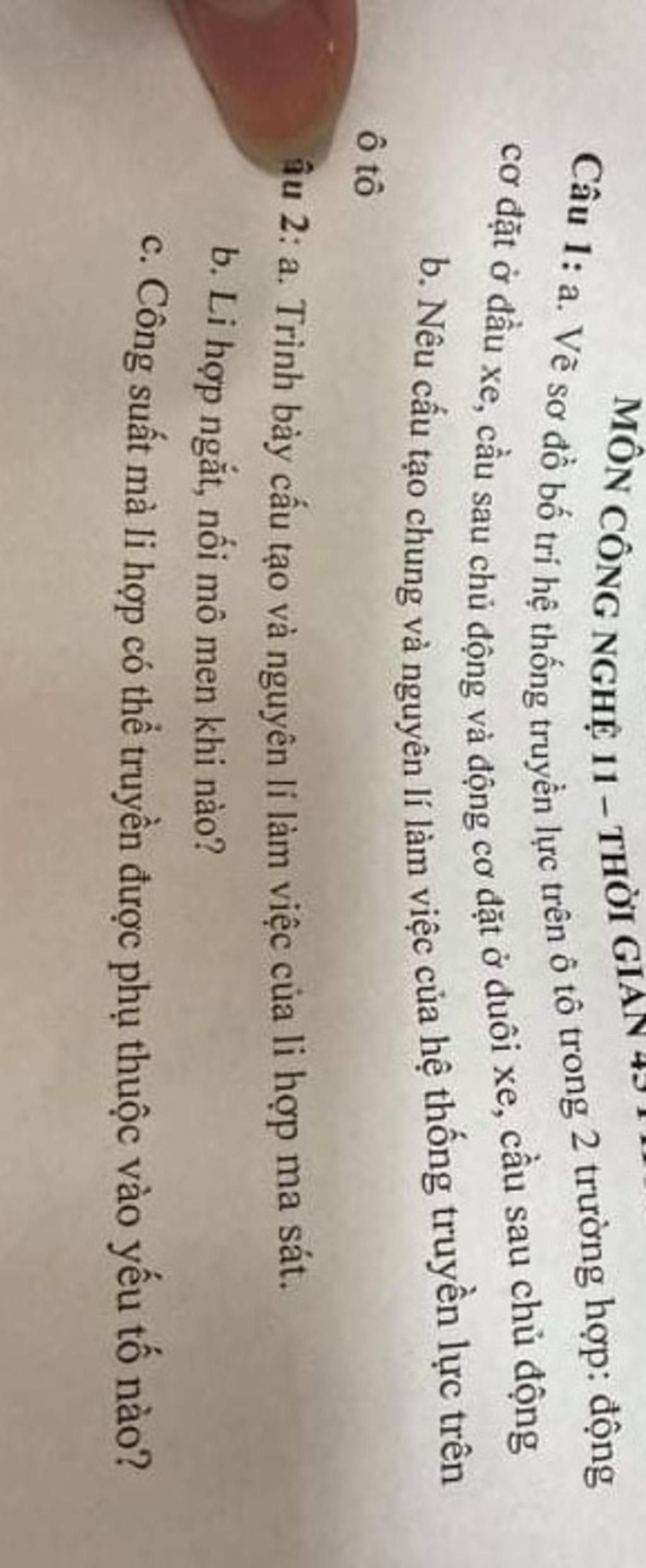

Câu 1:

a) Hình ảnh

b) - Cấu tạo chung: động cơ, li hợp, hộp số, truyền lực các đăng, truyền lực chính và bộ vi sai, bánh xe chủ động

- Nguyên lí làm việc: khi động cơ làm việc, nếu li hợp đóng, momen quay sẽ được truyền từ động cơ qua hộp số, truyền lực các đăng, truyền lực chính và bộ vi sai tới bánh xe chủ động làm xe chuyển động

Câu 2:

a) - Cấu tạo: moay ơ đĩa ma sát, đĩa ép, vỏ li hợp, đòn mở, bạc mở, trục li hợp, đòn bẩy, lò xo, đĩa ma sát, bánh đà, trục khuỷu của động cơ

- NLLV: Ở trạng thái đóng, lò xo ép đĩa ép và đĩa ma sát vào mặt đầu bánh đà tạo thành khối liên kết, momen quay sẽ được truyền từ bánh đà và đĩa ép tới đĩa ma sát rồi đến trục li hợp; để ngắt li hợp, bộ phận điều khiển kéo đĩa ép dịch sang phải, đĩa ma sát được giải phóng

 c) Phụ thuộc vào ma sát giữa đĩa ma sát với bánh đà và lực nén mà lò xo tác dụng lên đĩa ma sát
