Cho sơ đồ mạch điện như H.V sau: R1 = 10 Ω, R2 = 15 Ω, R3 = 25 Ω, R4 = R5 = 20 Ω. Cường độ dòng điện qua R3 là 0,3 A. Tính a) điện trở đoạn AB b) cường độ dòn

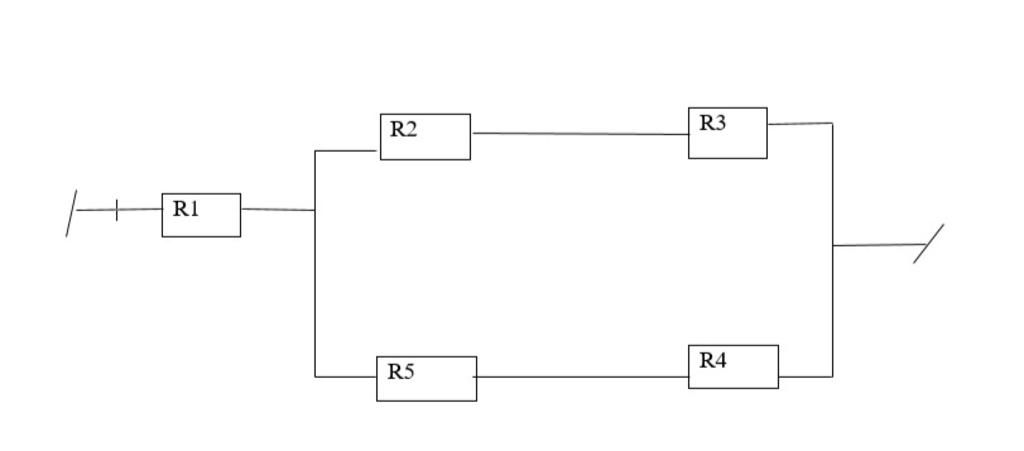

Cho sơ đồ mạch điện như H.V sau: R1 = 10 Ω, R2 = 15 Ω, R3 = 25 Ω, R4 = R5 = 20 Ω. Cường độ dòng điện qua R3 là 0,3 A. Tính a) điện trở đoạn AB b) cường độ dòng điện qua các điện trở và đoạn mạch chính c) hiệu điện thế giữa 2 đầu có điện trở và đoạn mạch AB, AD và DE * cứu mình với mai nộp rồi và sr vì sơ đồ vẽ không điều
Lời giải 1 :
TÓM TẮT
`R_1` = `10Omega`
`R_2` = `15Omega`
`R_3` = `25Omega`
`R_4` = `20Omega`
`R_5` = `20Omega`
`I_3` = `0,3A`
_________________________________
a) `R_(tđ)` = `?`
b) `I` = `?` , `I_1` = `?` , `I_2` = `?` , `I_4` = `?` , `I_5` = `?`
c) `U_(AB)` = `?`
`U_(AD)` = `?`
`U_(DE)` = `?`
bài làm
a) vì `R_2` nt `R_3` nên ta có `R_(23)` = `R_2` + `R_3` = `15` + `25` = `40(Omega)`
vì `R_4` nt `R_5` nên ta có `R_(45)` = `R_4` + `R_5` = `20` + `20` = `40(Omega)`
ta có `R_(2345)` = `[R_(23) · R_(45)]/[R_(23) + R_(45)]` = `(40 · 40)/(40 + 40)` = `20(Omega)`
ta có `R_(tđ)` = `R_(2345)` + `R_1` = `20` + `10` = `30(Omega)`
b)
vì `R_2` nt `R_3` nên ta có `I_(23)` = `I_2` = `I_3` = 0,3A`
ta có `U_2` = `I_2` · `R_2` = `0,3` · `15` = `4,5(V)`
`U_3` = `I_3` · `R_3` = `0,3` · `25` = `7,5(V)`
vì `R_2` nt `R_3` nên ta có `U_(23)` = `4,5` `+` `7,5` = `12(V)`
ta có `U_(23)` = `U_(45)` = `U_(2345)` = `12V`
`I_(45)` = `U_(45)/R_(45)` = `12/40` = `0,3(A)`
vì `R_4` nt `R_5` nên ta có `I_(45)` = `I_4` = `I_5` = `0,3A`
ta có `I_(2345)` = `I_(45)` + `I_(23)` = `0,3` + `0,3` = `0,6(A)`
vì `R_1` nt `R_(2345)` nên ta có `I_1` = `I_(2345)` = `I` = `0,6A`
c) `U_(AB)` = `U_1` `+` `U_(2345)` = `I_1` · `R_1` `+` `I_(2345)` · `R_(2345)` = `0,6` · `10` + `0,6` · `20` = `18(V)`
`U_(AD)` = `U_1` `+` `U_2` = `6` `+` `4,5` = `10,5(V)`
`U_(DE)` = `U_3` `-` `U_4` = `7,5` `-` `4,5` = `3(V)`
Thảo luận
Lời giải 2 :
Đáp án + Giải thích các bước giải:
`R_1=10\Omega`
`R_2=15\Omega`
`R_3=25\Omega`
`R_4=R_5=20\Omega`
`I_3=0,3A`
`SĐMĐ:R_1ntr[(R_2ntR_3)////(R_4ntR_5)]`
`a,` Điện trở tương đương toàn mạch:
`R_(23)=R_2+R_3=15+25=40\Omega`
`R_(45)=R_4+R_5=20+20=40\Omega`
`R_(tđ)=(R_(23)*R_(45))/(R_(23)+R_(45))=(40*40)/(40+40)=20\Omega`
`b,`
Cường độ dòng điện qua `R_2,R_3`: `I_2=I_3=0,3A`
Hiệu điện thế hai đầu điện trở `R_2,R_3`:
`U_2=I_2*R_2=0,3*15=4,5V`
`U_3=I_2*R_3=0,3*25=7,5V`
Hiệu điện thế hai đầu mạch `(R_2ntR_3)////(R_4ntR_5)`:
`U_(23)=U_(45)=U_2+U_3=4,5+7,5=12V`
Cường độ dòng điện qua `R_4,R_5`:
`I_4=I_5=U_(45)/R_(45)=12/40=0,3A`
Hiệu điện thế hai đầu điện trở `R_2,R_3`:
`U_4=I_4*R_4=0,3*20=6V`
`U_5=I_5*R_5=0,3*20=6V`
Cường độ dòng điện qua `R_1`:
`I_1=I_2+I_4=0,3+0,3=0,6A`
Hiệu điện thế hai đầu `R_1`:
`U_1=I_1*R_1=0,6*10=6V`
`c,`
Hiệu điện thế:
`U_(AB)=U_1+U_(2345)=6+12=18V`
`U_(AD)=U_1+U_2=6+4,5=10,5V`
`U_(DE)=U_3-U_4=7,5-6=1,5V`
