Cho mạch điện như hình vẽ, Trong đó R1= 200 , R2=240 , R3= 250 và hiệu điện thế giữa hai điểm M và N có giá trị U. Khi ngắt và đóng khóa K, vôn kế đều chỉ c

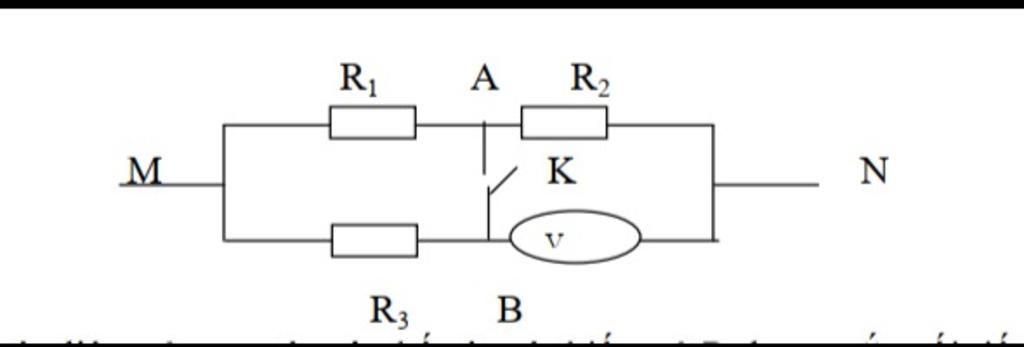

Cho mạch điện như hình vẽ, Trong đó R1= 200 , R2=240 , R3= 250 và hiệu điện thế giữa hai điểm M và N có giá trị U. Khi ngắt và đóng khóa K, vôn kế đều chỉ cùng một giá trị 7, 2V. Tính hiệu điện thế U.
Lời giải 1 :
+ Khi k ở chốt A tụ điện được nạp điện với dòng nạp IC gọi U là hiệu điện thế trên tụ
+ Tính I C = I 1 - I 2 = ξ - U R 1 - U R 2 + R 3 = 168 - 4 U 45
+ Khi k ở chốt B tụ phóng điện với dòng phóng gọi U’ là hiệu điện thế trên tụ.
+ Tính I C / = I 2 / - I 1 / = U / R 3 = ξ - U ' R 1 + R 2 = U ' - 28 15
+ Sau mộ số rất lớn lần chuyển khóa k thì sẽ đạt trạng thái cân bằng U ' = U ; I C ' = I C hay:
U - 28 15 = 168 - 4 U 45 ⇒ U = 36 V
⇒ I 2 = U R 2 + R 3 = 0 , 8 I 2 / = U R 3 = 1 , 3 ⇒ I t b = I 2 + I 2 / 2 = 1 A
