Đáp án:

`I_A = 3,6 (A)` và có chiều từ $M$ đến $B$

Giải thích các bước giải:

       $R_1 = R_2 = R_3 = 6 (\Omega)$

       $R_4 = 2 (\Omega)$

       $U_{AB} = 18 (V)$

Khi nối $M$ với $B$ bằng $1$ ampe kế có điện trở không đáng kể.

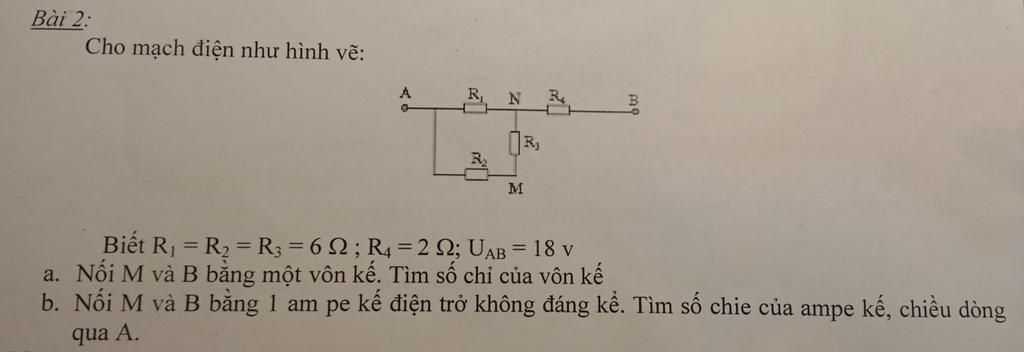

Sơ đồ mạch điện:

       $[R_1$ $nt$ $(R_3//R_4)] // R_2$

Vì $U_{AB} > 0$ nên $I_{AB} > 0$ hay cường độ dòng điện qua mạch chính có chiều từ $A$ đến $B$.

Ta có:

       $U_{134} = U_2 = U_{AB} = 18 (V)$

       `I_2 = U_2/R_2 = 18/6 = 3 (A)`

       `R_{134} = R_1 + {R_3R_4}/{R_3 + R_4}`

                `= 6 + {6.2}/{6 + 2} = 7,5 (\Omega)`

       `I_{134} = U_{134}/R_{134} = 18/{7,5} = 2,4 (A)`

       `U_1 = I_{134}R_1 = 2,4.6 = 14,4 (V)`

       `U_{34} = U_{AB} - U_1 = 18 - 14,4 = 3,6 (V)`

       `I_3 = U_{34}/R_3 = {3,6}/6 = 0,6 (A)`

Dòng điện qua ampe kế có chiều từ $M$ đến $B$ và số chỉ của ampe kế là:

       `I_A = I_2 + I_3 = 3 + 0,6 = 3,6 (A)`
