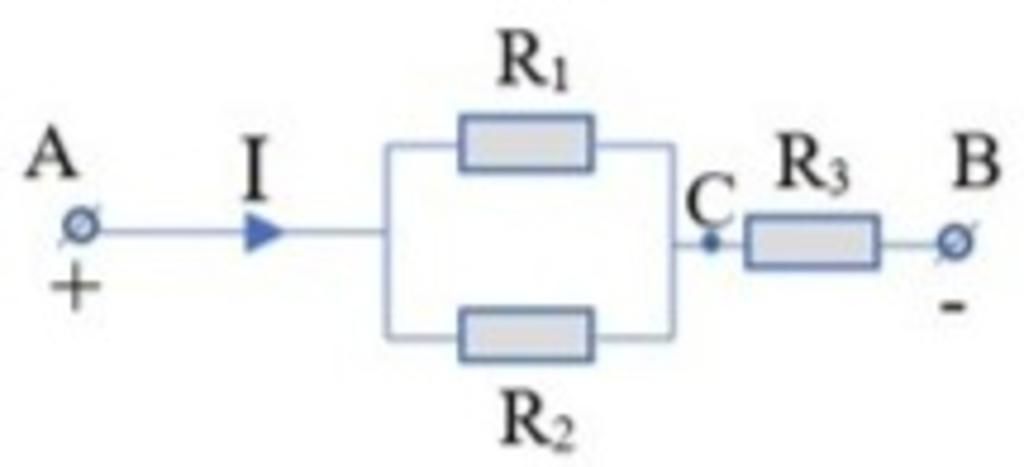

Bài 4: Cho sơ đồ mạch điện như hình vẽ. Biết R1=R2 = 6 Ω, R3 = 4 Ω. a. Tính điện trở tương đương của toàn mạch. (Gợi ý: RAB = RAC + RCB) b. Biết UAB = 14 V. Tí
Bài 4: Cho sơ đồ mạch điện như hình vẽ. Biết R1=R2 = 6 Ω, R3 = 4 Ω. a. Tính điện trở tương đương của toàn mạch. (Gợi ý: RAB = RAC + RCB) b. Biết UAB = 14 V. Tính cường độ dòng điện IAB chạy trong mạch chính và cường độ dòng điện I1, I2 chạy qua mỗi điện trở.
Lời giải 1 :
Đáp án:

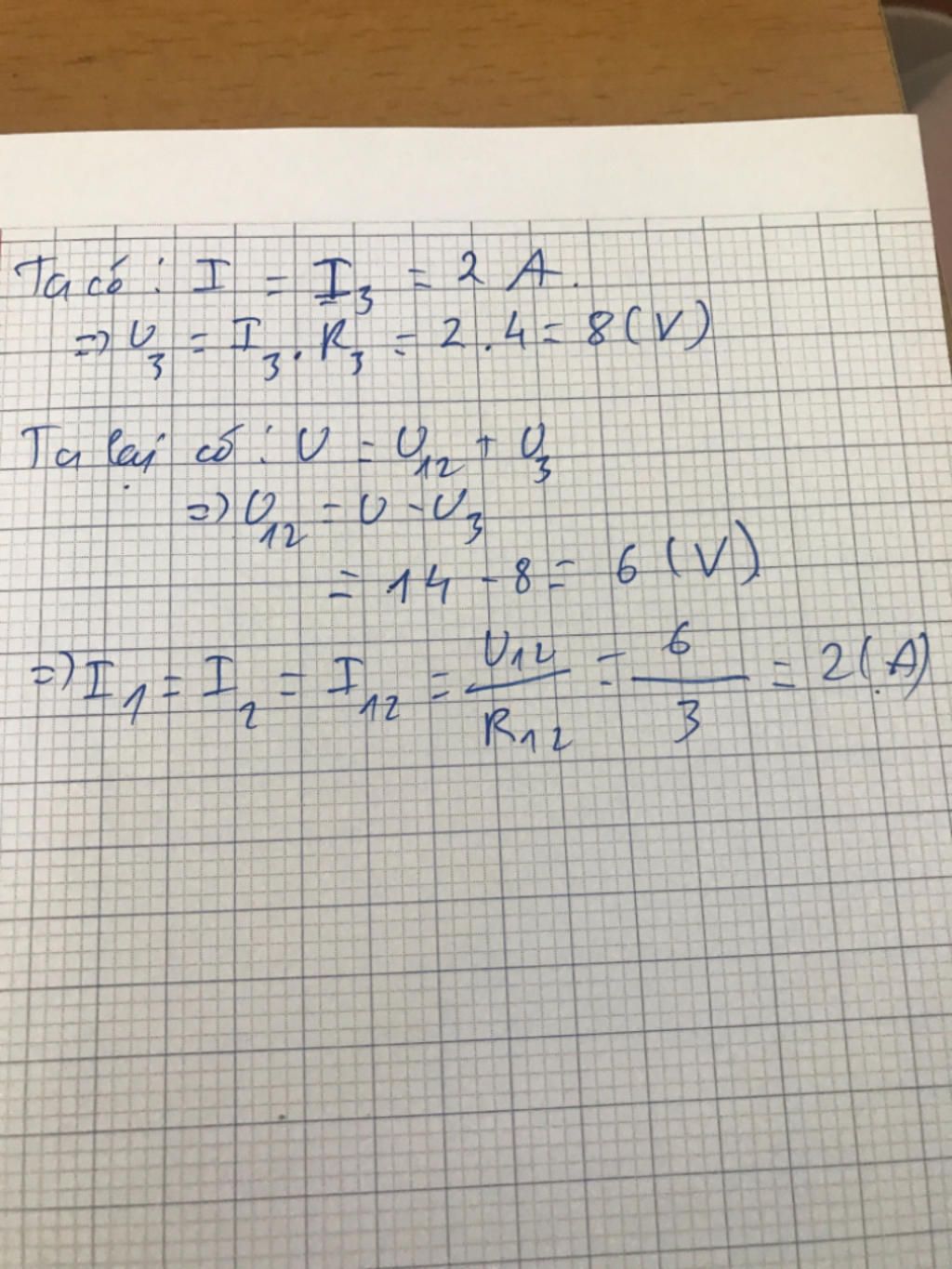

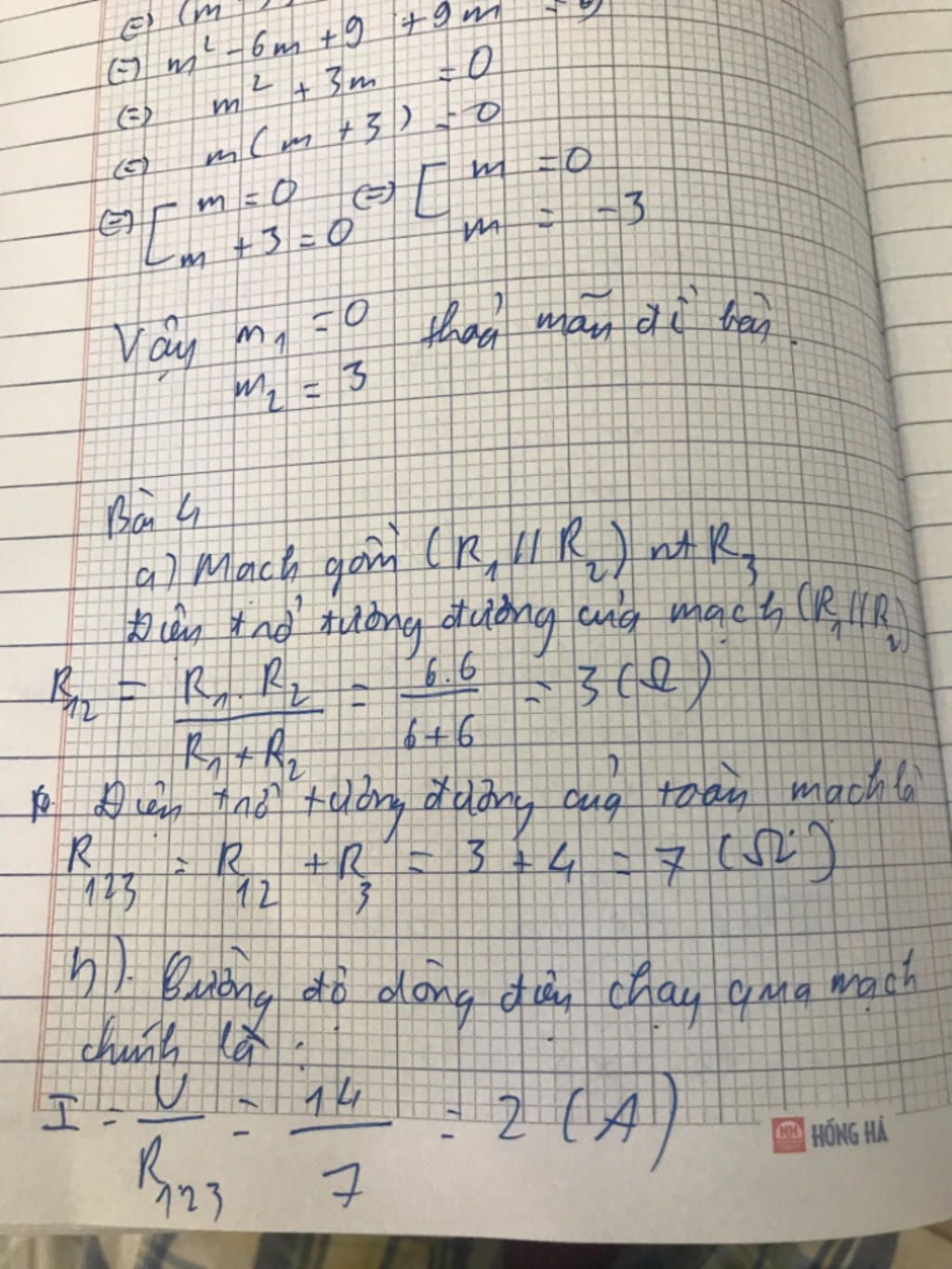

Hình ạ
Thảo luận
Lời giải 2 :
Đáp án:
`a) \ R_{td}=7 \ \Omega`
`b) \ I_{AB}=2A, I_1=I_2=1A`
Tóm tắt:
Sđmđ: (R1 // R2) nt R3
`R_1=R_2=6 \ \Omega`
`R_3=4 \ \Omega`
--------------------
`a) \ R_{td}=?`
`b) \ U_{AB}=14V, I_{AB}=?, I_1=?, I_2=?`
Giải:
a) `R_{12}=\frac{R_1R_2}{R_1+R_2}=\frac{6.6}{6+6}=3 \ (\Omega)`
Điện trở tương đương của toàn mạch:
`R_{td}=R_{12}+R_3=3+4=7 \ (\Omega)`
b) Cường độ dòng điện trong mạch chính:
`I_{AB}=\frac{U_{AB}}{R_{td}}=\frac{14}{7}=2 \ (A)`
Cường độ dòng điện qua điện trở R1, R2:
`I_1=I_2=\frac{I_{AB}}{2}=\frac{2}{2}=1 \ (A)` (vì `R_1=R_2`)
