Đáp án:

`R_{tđ} = 1 (\Omega)`

Giải thích các bước giải:

        $R_1 = R_2 = 1 (\Omega)$

        $R_3 = R_4 = R_5 = R_6 = 2 (\Omega)$

        $R_{a(A)} = 0 (\Omega)$

        $U_{AB} = 30 (V)$

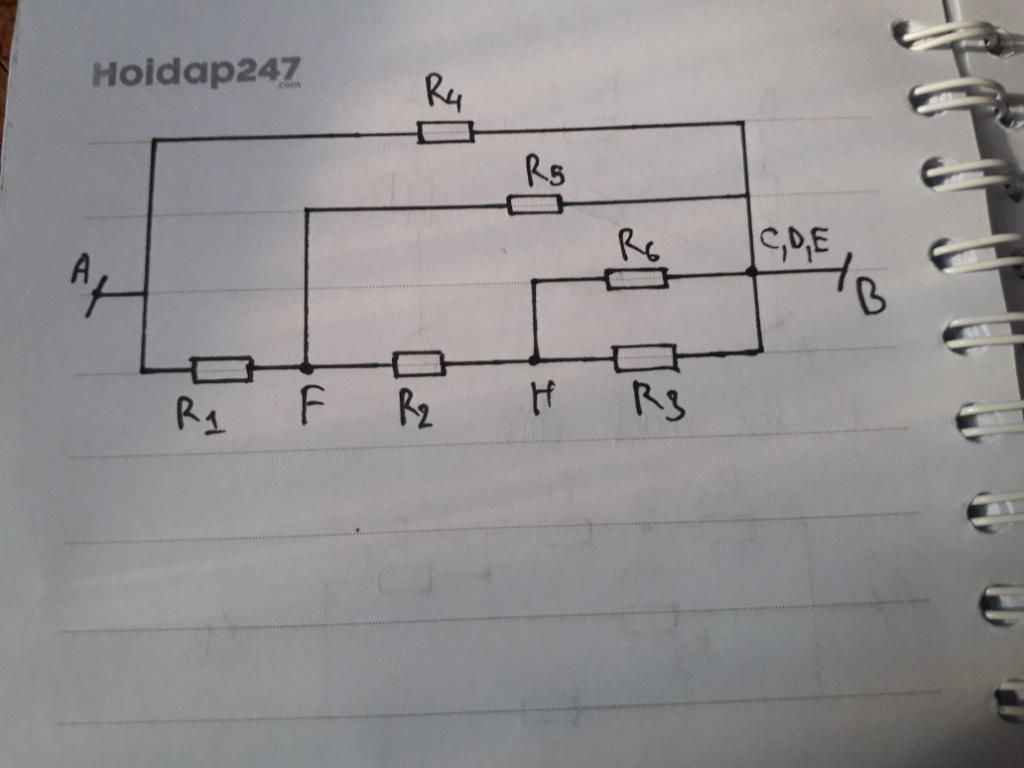

Sơ đồ mạch điện:

        $(R_1$ $nt$ $R_{FB}) // R_4$

Trong đó, mạch $FB$ gồm có:

        $[R_2$ $nt$ $(R_3 // R_6)] // R_5$

Ta có:

        `R_{236} = R_2 + {R_3R_6}/{R_3 + R_6}`

                   `= 1 + {2.2}/{2 + 2} = 2 (\Omega)`

       `R_{FB} = {R_{236}R_5}/{R_{236} + R_5}`

                 `= {2.2}/{2 + 2} = 1 (\Omega)`

       `R_{tđ} = {(R_1 + R_{FB})R_4}/{R_1 + R_{FB} + R_4}`

                `= {(1 + 1).2}/{1 + 1 + 2} = 1 (\Omega)`

Chiều dòng điện qua các điện trở là:

       $R_1: A \to F$

       $R_2: F \to H$

       $R_3: H \to B$

       $R_4: A \to C$

       $R_5: F \to D$

       $R_6: H \to E$

Cường độ dòng điện qua mỗi điện trở và hiệu điện giữa hai đầu mỗi điện trở là:

       `U_4 = U_{AB} = 30 (V)`

       `I_4 = U_4/R_4 = 30/2 = 15 (A)`

       `I_1 = U_{AB}/{R_1 + R_{FB}} = 30/{1 + 1} = 15 (A)`

       `U_1 = I_1R_2 = 15.1 = 15 (V)`

       `U_5 = U_{AB} - U_1 = 30 - 15 = 15 (V)`

       `I_5 = U_5/R_5 = 15/2 = 7,5 (A)`

       `I_2 = I_1 - I_5 = 15 - 7,5 = 7,5 (A)`

       `U_2 = I_2R_2 = 7,5.1 = 7,5 (V)`

       `U_3 = U_6 = U_5 - U_2 = 15 - 7,5 = 7,5 (V)`

       `I_3 = U_3/R_3 = {7,5}/2 = 3,75 (A)`

       `I_6 = U_6/R_6 = {7,5}/2 = 3,75 (A)`
