Đáp án:

a) Không được.

`b) \ R_x=3 \ \Omega`

Giải:

`U_{dm_1}=3V, R_1=6 \ \Omega`

→ `I_{dm_1}=\frac{U_{dm_1}}{R_1}=\frac{3}{6}=0,5 \ (A)`

`U_{dm_2}=4,5V, R_2=9 \ \Omega`

→ `I_{dm_2}=\frac{U_{dm_2}}{R_2}=\frac{4,5}{9}=0,5 \ (A)`

`U=9V`

a) TH1: R1 nt R2

Điện trở tương đương của đoạn mạch:

`R_{td}=R_1+R_2=6+9=15 \ (\Omega)`

Cường độ dòng điện trong mạch chính:

`I=\frac{U}{R_{td}}=\frac{9}{15}=0,6 \ (A)`

Vì `I>I_{dm_1}=I_{dm_2} \ (0,6A>0,5A)` → Không mắc nối tiếp được

TH2: R1 // R2

$\begin{cases} U_1=U=9V>U_{dm_1}=3V \\ U_2=U=9V>U_{dm_2}=4,5V \end{cases}$ → Không song song được

b) Vì `I_{dm_1}=I_{dm_2}` → Đ1 nt Đ2

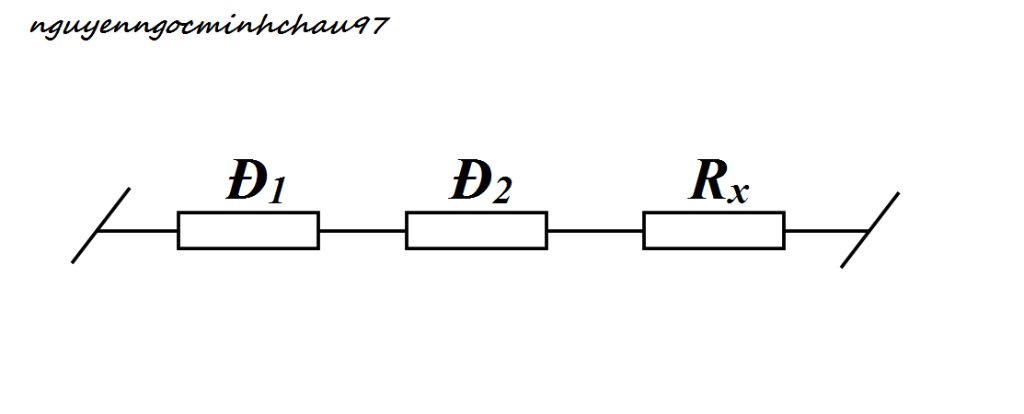

Vì `U_{dm_1}+U_{dm_2}<U` → Sđmđ: Đ1 nt Đ2 nt Rx

Ta có:

$\begin{cases} U_x=U-U_{dm_1}-U_{dm_2}=9-3-4,5=1,5 \ (V) \\ I_x=I_{dm_1}=I_{dm_2}=0,5A \end{cases}$

→ `R_x=\frac{U_x}{I_x}=\frac{1,5}{0,5}=3 \ (\Omega)`
