Đáp án:



Giải thích các bước giải:

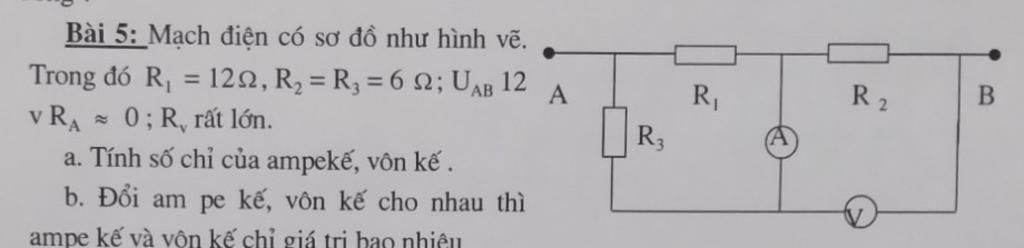

 Do Rv rất lớn, "tháo" vôn kế ra khỏi mạch, mạch có dạng ($R_{3}$ //$R_{1}$) $\ nt$ $R_{2}$

Dễ dàng tính đc Rtd của mạch:

$R_{tđ}$ = $\frac{R_{3}.R_{1}}{R_{3}+R_{1}}$ +$R_{2}$ = $\ 10 (Ohm)$

Cường độ đòng điện qua mạch chính là:

$\ I = \frac{U}{R_{tđ}} = 1.2 (A)$

gọi nút ở trên là C nút ở dưới là D dòng qua Ampe kế có chiều đi từ D đến C:

$\ I_{A} = I_{3} = I. \frac{R_{13}}{R_{3}} = 0.8 (A)$

quay lại mạch ban đầu:

$\ U_{V} = U_{2} = 7.2 (V)$

b) làm tương tự như trên khi đổi ampe kế và vôn kế cho nhau mạch có dạng: $R_{3}$ //($R_{1}$ $\ nt$ $R_{2}$)

làm mệt quá nên a cho kết quả

$R_{tđ} =  4.5 (Ohm)$

$\ I_{A} = I_{3} =  \frac{U}{R_{3}} = 2 (A)$

$\ U_{V} = U_{2} = 4 (V)$

có gì e hỏi a giải thích cho chưa gõ cái này lâu phết

 Theo bài ra ta có :

(`R_1// `R_3`) nt `R_2`

Điện trở tương đương là :

   `(12 + 6)/(12 . 6)` + 6 = 10 (ôm)

Cường độ dòng điện là :

    12 : 10 = 1,2 (I)

Số chỉ ampe kế là :

 `I_A` =`I_3` =1,2 . `4/6` = `4/5` = 0,8 (I)

Số chỉ vôn kế là :

`U_V` = `U_2`=7,2 (V)

b)

Tương tự ta có :

`R_(td)`=4,5(ôm)

`I_A`=2(I)

`U_V`=4(V)
