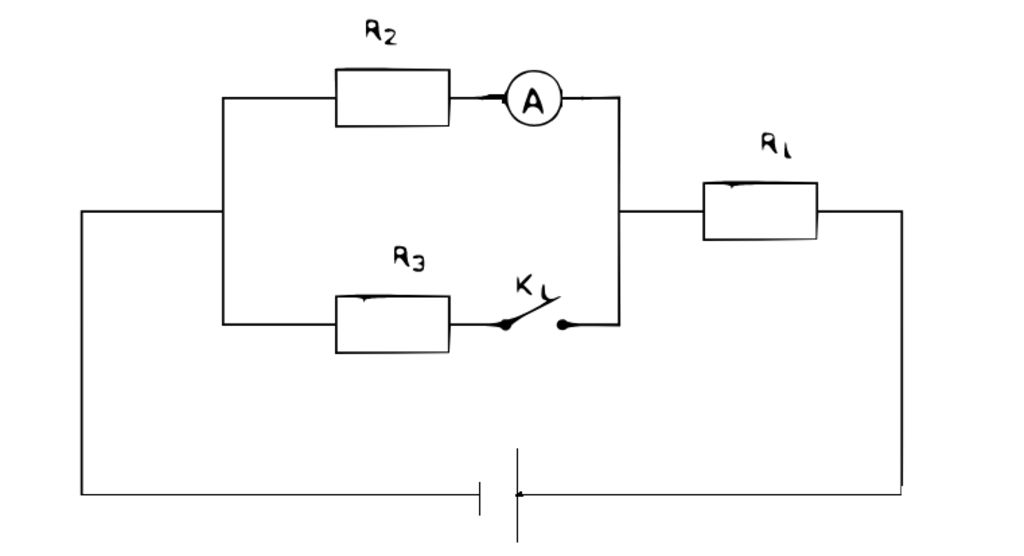

R1=18 Ω, R2=16Ω. Hiệu điện thế hai đầu đoạn mạch U=68 V. Biết (R2//R3)nt R1 a) K ngắt. Tìm số chỉ của ampe kế A. b) K đóng. Cường độ dòng điện qua R2 bằng một
R1=18 Ω, R2=16Ω. Hiệu điện thế hai đầu đoạn mạch U=68 V. Biết (R2//R3)nt R1 a) K ngắt. Tìm số chỉ của ampe kế A. b) K đóng. Cường độ dòng điện qua R2 bằng một nửa cường độ dòng điện qua R3. Tính R3 và I1
Lời giải 1 :
a) K ngắt ta có mạch $R_1ntR_2$
Điện trở tương đương: $R_{td}=R_1+R_2=18+16=34\Omega$
Số chỉ ampe kế: $I_A=I=\dfrac{U}{R_{td}}=2A$
b) K đóng ta có $R_1nt(R_2//R_3)$
Ta có $I_3=2I_2$
nên $R_3=\dfrac{R_2}{2}=8\Omega$
Điện trở tương đương:
$R_{td}=\dfrac{R_2.R_3}{R_2+R_3}+R_1=\dfrac{70}{3}\Omega$
Cường độ dòng điện qua $R_1$ là $I_1=I=\dfrac{U}{R_{td}}=\dfrac{102}{35}≈2,91A$
