Đáp án:

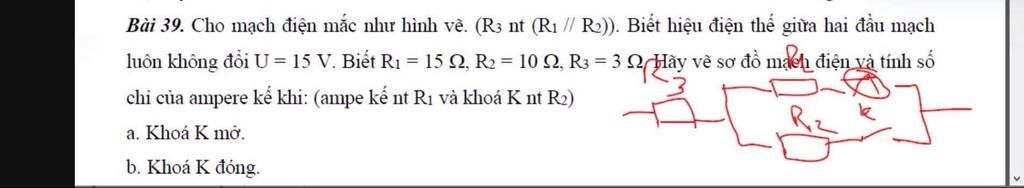

 Sơ đồ mạch điện như hình vẽ.

a. Khi khoá K mở, mạch điện gồm:

       $R_3 nt R_1$

$R_{tđ} = R_1 + R_3 = 15 + 3 = 18 (\Omega)$

Cường độ dòng điện chạy trong mạch là:

  $I = \dfrac{U}{R_{tđ}} = \dfrac{15}{18} = \dfrac{5}{6} (A)$

Vậy khi khoá K mở Ampe kế chỉ $\dfrac{5}{6}A$

b. Khi khoá K đóng mạch điện gồm:

            $R_3 nt (R_1 // R_2)$

Ta có:

  $R_{12} = \dfrac{R_1.R_2}{R_1 + R_2} = \dfrac{10.15}{10 + 15} = 6 (\Omega)$

$R_{tđ} = R_{12} + R_3 = 6 + 3 = 9 (\Omega)$

Cường độ dòng điện chạy qua mạch và qua các đoạn là:

$I = I_3 = I_{12} = \dfrac{U}{R_{tđ}} = \dfrac{15}{9} = \dfrac{5}{3} (A)$

Hiệu điện thế giữa hai đầu đoạn mạch $R_1 // R_2$ là:

   $U_{12} = U_1 = U_2 = I_{12}.R_{12} = \dfrac{5}{3}.6 = 10 (V)$

Suy ra:

  $I_1 = \dfrac{U_1}{R_1} = \dfrac{10}{15} = \dfrac{2}{3} (A)$

Vậy khi khoá $K$ đóng thì Ampe kế chỉ $\dfrac{2}{3} A$
