CHÚC BẠN HỌC TỐT !!!!!!!!!!!!

Đáp án:

$a) R_{tđ} = 6 (\Omega)$

$b) U_V = 1 (V)$

Giải thích các bước giải:

         $R_1 = R_2 = R_4 = 5 (\Omega)$

         $R_3 = 10 (\Omega)$

         $U = 6 (V)$

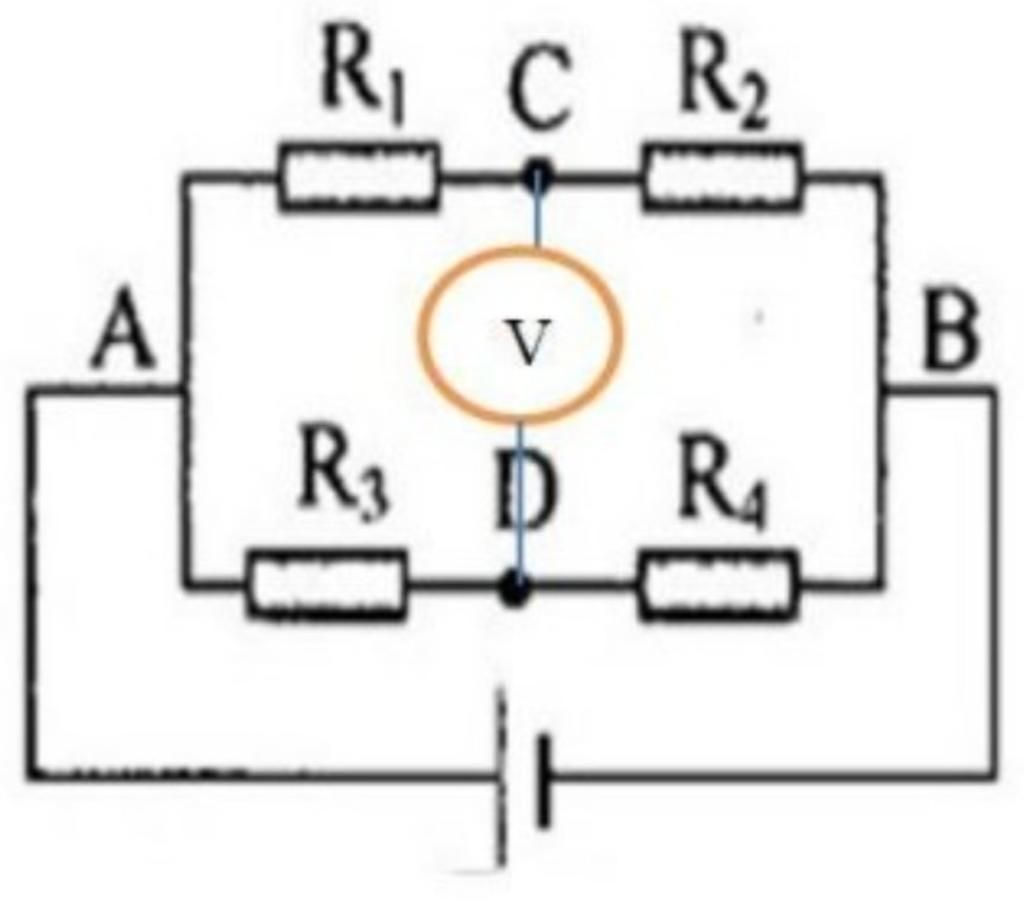

Sơ đồ mạch điện: $(R_1$ $nt$ $R_2) // (R_3$ $nt$ $R_4)$

$a)$

Điện trở tương đương của đoạn mạch là:

         `R_{tđ} = {(R_1 + R_2)(R_3 + R_4)}/{R_1 + R_2 + R_3 + R_4}`

                `= {(5 + 5)(10 + 5)}/{5 + 5 + 10 + 5}`

                `= 6 (\Omega)`

$b)$

Cường độ dòng điện qua các điện trở là:

         `I_1 = I_2 = U/{R_1 + R_2} = 6/{5 + 5} = 0,6 (A)`

         `I_3 = I_4 = U/{R_3 + R_4} = 6/{10 + 5} = 0,4 (A)`

Hiệu điện thế giữa hai điểm $C, D$ là:

         `U_{CD} = U_{CA} + U_{AD} = - U_1 + U_3`

                 `= - I_1R_1 + I_3R_3`

                 `= - 0,6.5 + 0,4.10 = 1 (V)`

Số chỉ của Vôn kế là:

         `U_V = U_{CD} = 1 (V)`

Đáp án:a/ Điện trở tương đương của R12 là: R12= R1+R2=5+5=10 ôm

 Điện trở tương đương R34: R3+R4=10+5=15 ôm

Điện trở tương đương toàn mạch là: R1234= R12R34/R12+R34=10*15/10+15=6 ôm

b/

Giải thích các bước giải:
