Đáp án:

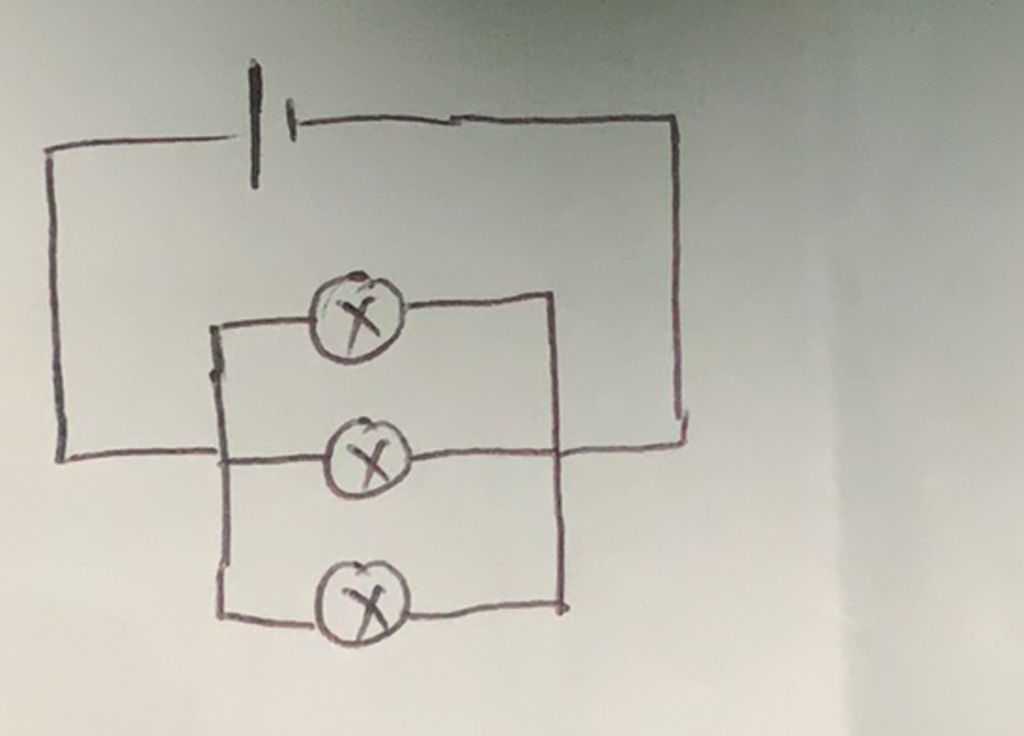

 a. Hình ảnh

\(\begin{array}{l}
b.{A_1} = 259200J;{A_2} = 172800J;{A_3} = 86400J\\
c.A = 518400J
\end{array}\)

Giải thích các bước giải:

 a. Hiệu điện thế định mức mỗi bóng đèn

\[\begin{array}{l}
{U_1} = {I_1}{R_1} = 24V\\
{U_2} = {I_2}{R_2} = 24V\\
{U_3} = {I_3}{R_3} = 24V
\end{array}\]

Vì \({U_1} = {U_2} = {U_3}\) = U

Nên 3 đèn mắc //

b. t = 30 phút = 1800s

Điện năng mà mỗi bóng đèn tiêu thụ

\[\begin{array}{l}
{A_1} = {Q_1} = I_1^2{R_1}t = {6^2}.4.1800 = 259200J\\
{A_2} = {Q_2} = I_2^2{R_2}t = {4^2}.6.1800 = 172800J\\
{A_3} = {Q_3} = I_3^2{R_3}t = {2^2}.12.1800 = 86400J
\end{array}\]

c. Điện năng của toàn mạch điện khi cả 3 bóng sáng trong 30 phút

\[A = {A_1} + {A_2} + {A_3} = 518400J\]
