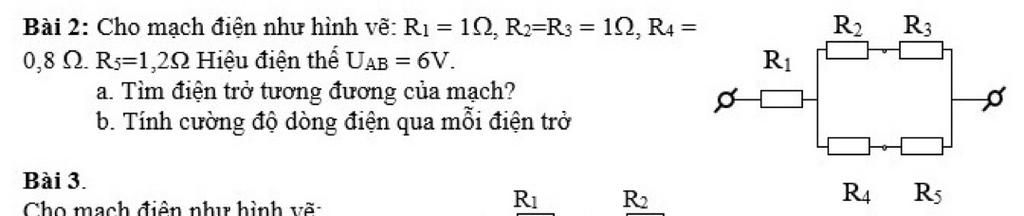

Giúp mik vs Câu 2a làm tắt cg đc nha ( gi chắc kq cũng được) Còn câu 2b giải rõ ra hộ mik vs ạBài 2: Cho mạch điện như hình vẽ: R1 = 12, R2=R3 = 12, R4 = 0,8 Q
Giúp mik vs Câu 2a làm tắt cg đc nha ( gi chắc kq cũng được) Còn câu 2b giải rõ ra hộ mik vs ạ
Lời giải 1 :
Đáp án:
$\begin{array}{l} a) & R_{td}=2 \ \Omega \\ b) & I_1=3A \\ \ & I_2=I_3=I_4=I_5=1,5A \end{array}$
Giải:
a) Điện trở tương đương của mạch:
`R_{23}=R_2+R_3=1+1=2 \ (\Omega)`
`R_{45}=R_4+R_5=0,8+1,2=2 \ (\Omega)`
`R_{2345}=\frac{R_{23}R_{45}}{R_{23}+R_{45}}=\frac{2.2}{2+2}=1 \ (\Omega)`
`R_{td}=R_1+R_{2345}=1+1=2 \ (\Omega)`
b) Cường độ dòng điện qua mỗi điện trở:
`I_1=I=\frac{U}{R_{td}}=\frac{6}{2}=3 \ (A)`
`U_{23}=U_{45}=U_{2345}=IR_{2345}=3.1=3 \ (V)`
`I_2=I_3=I_{23}=\frac{U_{23}}{R_{23}}=\frac{3}{2}=1,5 \ (A)`
`I_4=I_5=I_{45}=\frac{U_{45}}{R_{45}}=\frac{3}{2}=1,5 \ (A)`
