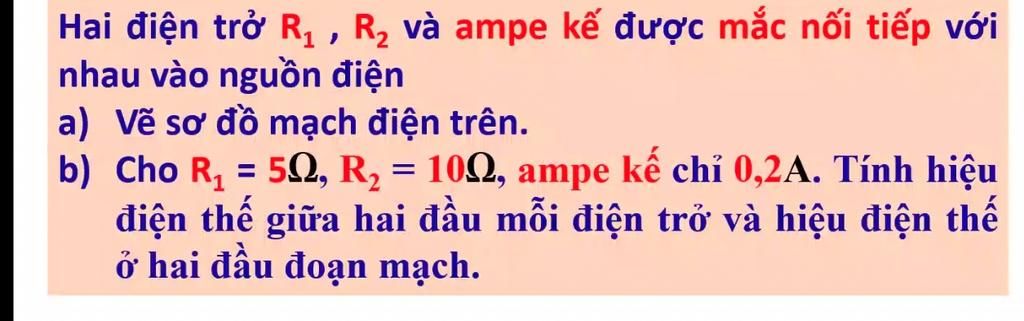

Hai điện trở R, , R, và ampe kế được mắc nối tiếp với nhau vào nguồn điện a) Vẽ sơ đồ mạch điện trên. b) Cho R, = 5Q, R, = 102, ampe kế chỉ 0,2A. Tính hiệu
Lời giải 1 :
Đáp án:
$b.{U_{AB}} = 3V$
$\begin{array}{l}
{U_1} = 1V\\
{U_2} = 2V
\end{array}$
Giải thích các bước giải:

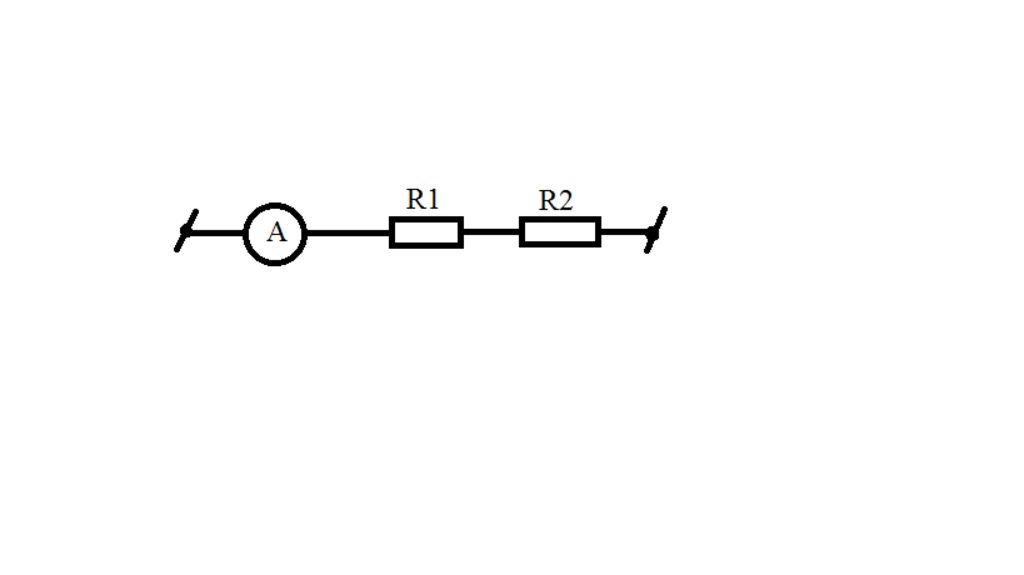

a. Hình vẽ.
b. HIệu điện thế giữa 2 đầu đoạn mạch là:
${U_{AB}} = {I_m}\left( {{R_1} + {R_2}} \right) = 0,2\left( {5 + 10} \right) = 3V$
HIệu điện thế giữa 2 đầu mỗi điện trở là:
$\begin{array}{l}
{U_1} = {I_m}{R_1} = 0,2.5 = 1V\\
\Rightarrow {U_2} = {U_{AB}} - {U_1} = 3 - 1 = 2V
\end{array}$
Thảo luận
Lời giải 2 :

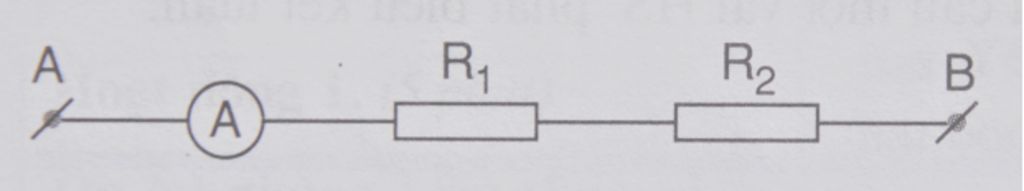

a) hình vẽ
b) điện trở tương đương của đoạn mạch là:
`R_{td}=R_1+R_2=5+10=15\Omega`
hiệu điện thế ở hai đầu đoạn mạch là:
`U=I.R_{td}=0,2.15=3V`
hiệu điện thế giữa hai đầu mỗi điện trở là:
`U_1=I.R_1=0,2.5=1V`
`U_2=I.R_2=0,2.10=2V`
