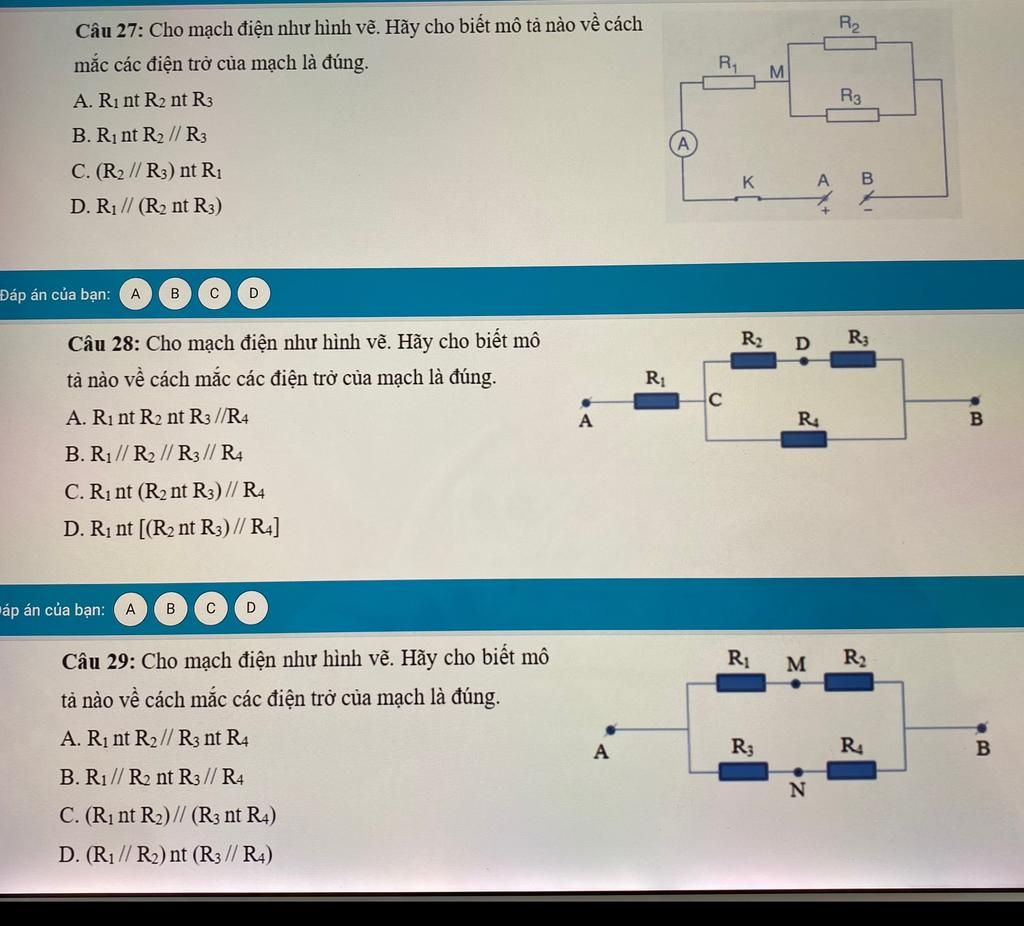

Câu 27: Cho mạch điện như hình vẽ. Hãy cho biết mô tả nào về cách R2 mắc các điện trở của mạch là đúng. R, M A. R1 nt R2 nt R3 R3 B. Rị nt R2 // R3 C. (R2
Lời giải 1 :
câu 27: C
Nhìn vào mạch sẽ thấy `R_2` song song `R_3` và cùng nối tiếp với `R_1` nên ta có sơ đồ mạch điện: $R_1nt(R_2//R_3)$
câu 28: D
Nhìn vào mạch sẽ thấy `R_2` nối tiếp `R_3` và cùng song song với `R_4`, cả đoạn mạch này nối tiếp `R_1` nên ta có sơ đồ mạch điện: $R_1nt[(R_2ntR_3)//R_4]$
câu 29: C
Nhìn vào mạch sẽ thấy (`R_1` nối tiếp `R_2`) và (`R_3` nối tiếp `R_4`) song song với nhau nên ta có sơ đồ mạch điện: $(R_1ntR_2)//(R_3ntR_4)$
Thảo luận
Lời giải 2 :
Đáp án:
Giải thích các bước giải:
27C
28D
29C
gửi bạn ヾ(•ω•`)oヾ(•ω•`)oヾ(•ω•`)o
