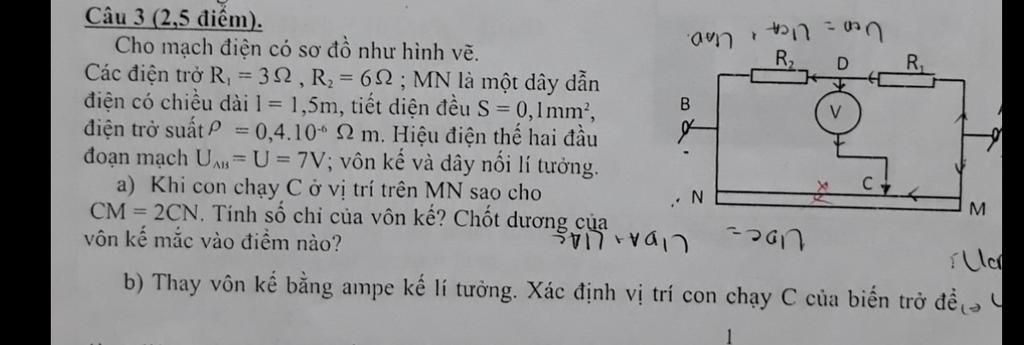

MN giúp mk câu a bài 3 với ạ. Mk sẽ cho 5 sao ạ. CẢM ƠN MN NHIỀUCâu 3 (2,5 điểm). Cho mạch điện có sơ đồ như hình vẽ. Các điện trở R, = 32, R2 = 62; MN là một
Lời giải 1 :
Câu 3:
a, Có $CM=2CN=>R_{CM}=2R_{CN}$
Mà $I_{CM}=I_{CN}$ do chúng nối tiếp nhau
$=>U_{CM}=2U_{CN}$
Mà $U_{AB}=7=U_{CM}+U_{CN}$
Từ đó tính được $U_{CM}=\frac{14}{3}(V)$
Tương tự ta cũng thấy đc $R_2=2R_1$
Làm tương tự như trên ta tìm được $U_1=\frac{7}{3}V$
Giả sử vôn kế có chốt dương ở D
Ta có:
$U_V=U_{DA}+U_{AC}=-U_1+U_{CM}=-\frac{7}{3}+\frac{14}{3}=\frac{7}{3}(V)$
Vậy . . . .
