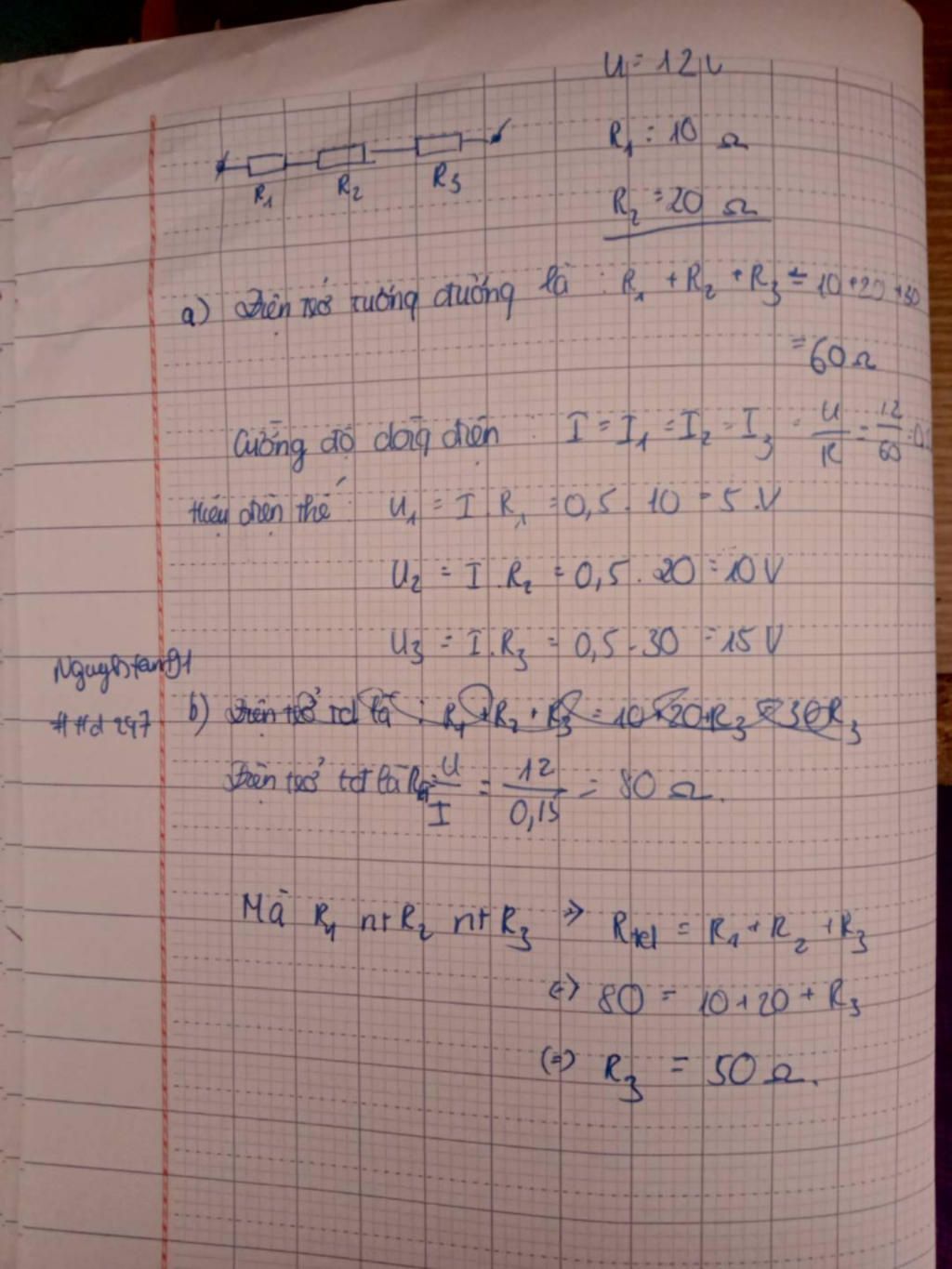

Bạn xem hình nhé

Giải thích các bước giải:

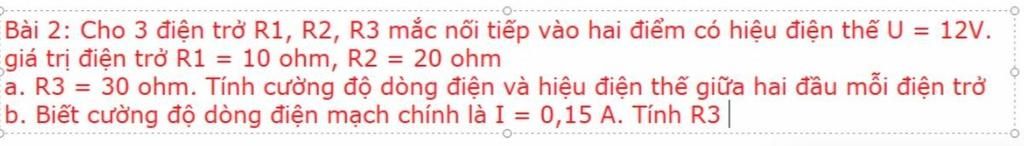

Tóm tắt:

$U=12V

$R1=10$Ω

$R2=20$Ω

$R3=30$Ω

 a/. $I1=?A$; $I2=?A$; $I3=?A$

$U1=?V$; $U2=?V$; ; $U3=?V$

b/. $Im=0,15A$

$R3=?$Ω

Giải:

a/. Ta có: $R1$ nối tiếp $R2$ nối tiếp $R3$

⇒ Điện trở tương đương trong mạch là:

$Rtd=R1+R2+R3=10+20+30=60$Ω

Cường độ dòng điện giữa 2 đầu mỗi đèn là:

$Im=I1=I2=I3=$ `U/R` = `(12)/(60)` $0,2A$

Hiệu điện thế giữa 2 đầu đèn 1 là:

$U1=I.R1=0,2.10=2V$

Hiệu điện thế giữa 2 đầu đèn 2 là:

$U2=I.R2=0,2.20=4V$

Hiệu điện thế giữa 2 đầu đèn 3 là:

$U3=I.R3=0,2.30=6V$

b/.

Điện trở tương đương trong mạch là:

$Rtd=$ `U/(Im)` = `(12)/(0,15)` $=80$Ω

Vì: $R1$ nối tiếp $R2$ nối tiếp $R3$, nên:

    $Rtd=R1+R2+R3$

⇔ $80=10+20+R3$

⇒ $R3=80-30=50$Ω

Vậy điện trở $R3=50$Ω

Chúc bạn học tốt
