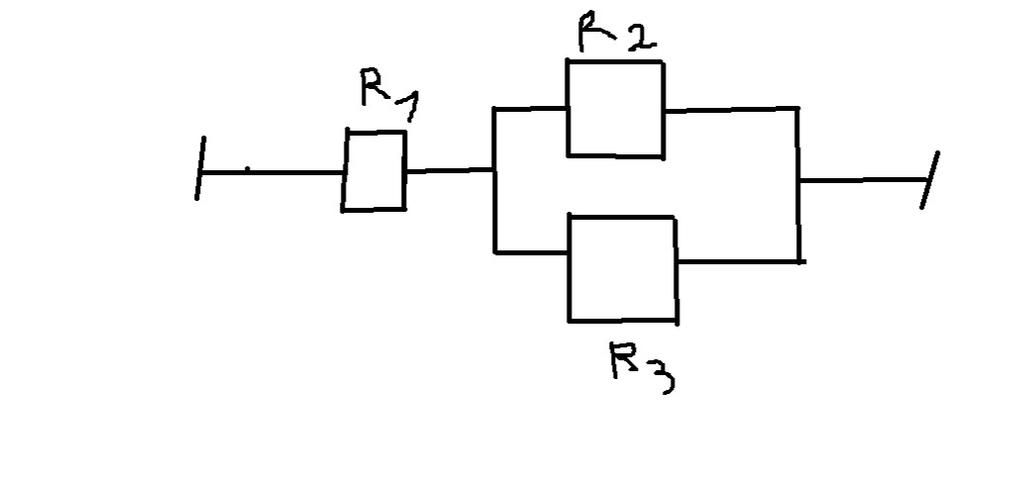

Cho mạch điện (trong hình) Biết: `R_{1}=10\Omega` `R_{2}=5\Omega` `R_{3}=15\Omega` a) `R_{TĐ}=??` b) `U_{m}=20V`.Tính `I_{m},U_{1},I_{2},I_{3}`Rq R3
Cho mạch điện (trong hình) Biết: `R_{1}=10\Omega` `R_{2}=5\Omega` `R_{3}=15\Omega` a) `R_{TĐ}=??` b) `U_{m}=20V`.Tính `I_{m},U_{1},I_{2},I_{3}`
Lời giải 1 :
Điện trở tương đương là
`R_(tđ) = R_1 +(R_2 . R_3)/(R_2+R_3) = 10 + (5 . 15)/(5 + 15)= 13,75 Omega`
Cường độ dòng điện là:
`I_1 = I_(23) = I = U/R = 20/13,75 = 1,45 A`
Hiệu điện qua R1 là:
`U_1 = R_1 . I_1 = 10 . 1,45 = 14,5 V`
HĐT qua R2 và R3 là:
`U_2 = U_3 = I . R_(23) = (5 . 15)/(5 + 15) . 1,45 = 5,4375 V`
CĐDĐ qua R2 và R3 lần lượt là:
`I_2 = U/R = (5,4375)/5 = 1,0875 A`
`I_3 = U/R = (5,4375)/15 = 0,3625 A`
Thảo luận
Lời giải 2 :
Giải thích các bước giải:
a/. Vì $R1$ nt ($R2$ // $R2$) , nên
Điện trở tương đương của đoạn mạch là:
$Rtd=R1+$ `(R2.R3)/(R2+R3)` $=10+$ `(5.15)/(5+)` $=13,75$Ω
b/.
Cường độ dòng điện qua từng điện trở và toàn mạch là:
$Imạch=I1=I23=$ `U/R` = `(20)/(913,75)` $=1,45A$
Hiệu điện thế giữa 2 đầu điện trở 1 là:
$U1=I1.R1=10.1,45=14,5V$
Hiệu điện thế giữa 2 đầu điện trở 2 và điện trở 3 là:
$U2=U3=I23.R23=1,45.$`(5.15)/(5+15)`$=5,4375V$
Cường độ dòng điện qua điện trở 2 là:
$I2=$ `(U2)/(R2)` = `(5,4375)/5` $=1,0875A$
Cường độ dòng điện qua điện trở 3 là:
$I3=$ `(U3)/(R3)` = `(5,4375)/(15)` $=0,3625A$
