1) Điện trở tương đương là:

`R= R_1 + R_2 = 15 + 10 = 25 Omega`

Vì `R_1 nt R_2` Cường độ dòng điện là:

` I = I_1 = I_2 = U/R = 20/25 =0,8 A`

Hiệu điện thế qua từng điện trở là:

`U_1 = I. R_1 = 0,8 . 15 = 12 V`

`U_2 = I . R_2 = 0,8 . 10 = 8 V`

2)

Điện trở tương đương là:

`R= R_1 + R_2 + R_3 = 15 + 10 + 5 = 30 Omega`

Hiệu điện thế U là:

`U = I . R = 0,5 . 30 = 15 V`

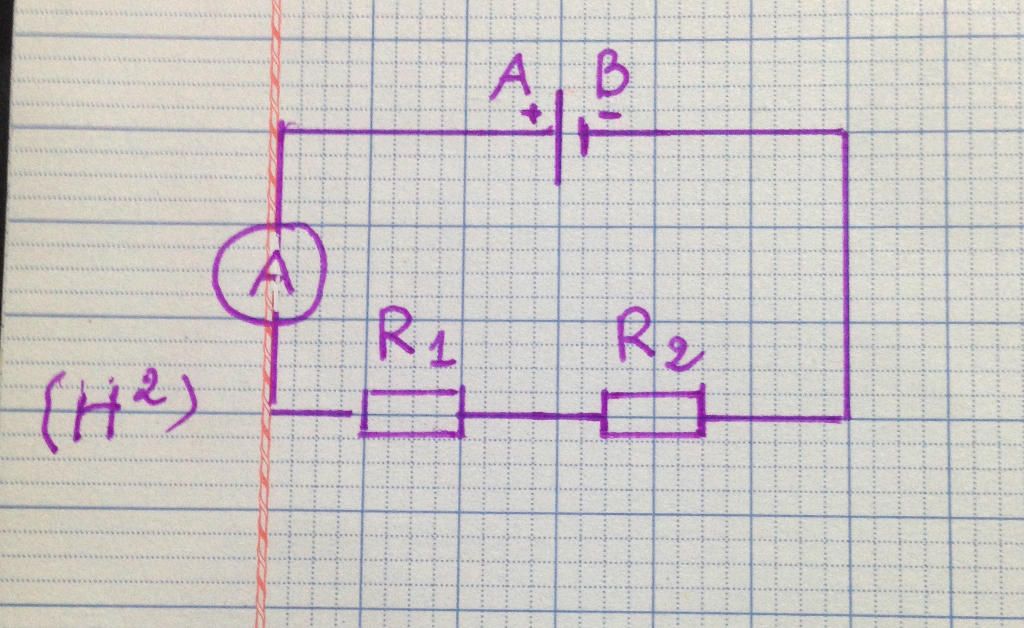

3)

Điện trở tương đương là:

`R= R_1 + R_2 = 12 + 28 = 40 Omega`

Số chỉ của Ampe là:

`I = U/R = 60/40 = 1,5 A`

Giải thích các bước giải:

 1/. Tóm tắt:

$R1$ nối tiếp $R2$

$Umạch=20V$

$R1=15$Ω

$R2=10$Ω

$U1=?V$

$U2=?V$

Giải:

a/. Vì $R1$ nt $R2$ , nên

Điện trở tương đương của đoạn mạch là:

$Rtd=R1+R2=15+10=25$Ω

Cường độ dòng điện qua điện trở 1, điện trở 2 và toàn mạch là:

$Imạch=I1=I2=$ `U/(Rtd)` = `(20)/(25)` $=0,8A$

Hiệu điện thế giữa 2 đầu điện trở 1 là:

$U1=I1.R1=0,8.15=12V$

Hiệu điện thế giữa 2 đầu điện trở 2 là:

$U2=I2.R2=0,8.10=8V$

2/. Tóm tắt:

$R1$ nối tiếp $R2$ nối tiếp $R3$

$Imạch=0,5A$

$R1=10$Ω

$R2=5$Ω

$R3=15$Ω

$U=?V$

Giải:

a/. Vì $R1$ nt $R2$ nt $R2$, nên

Điện trở tương đương của đoạn mạch là:

$Rtd=R1+R2+R3=10+5+15=30$Ω

Hiệu điện thế giữa 2 đầu đoạn mạch là:

$U=Imạch.Rtd=0,5.30=15V$

3/. Tóm tắt:

$R1$ nối tiếp $R2$

$UAB=60V$

$R1=12$Ω

$R2=28$Ω

$I=?A$

Giải:

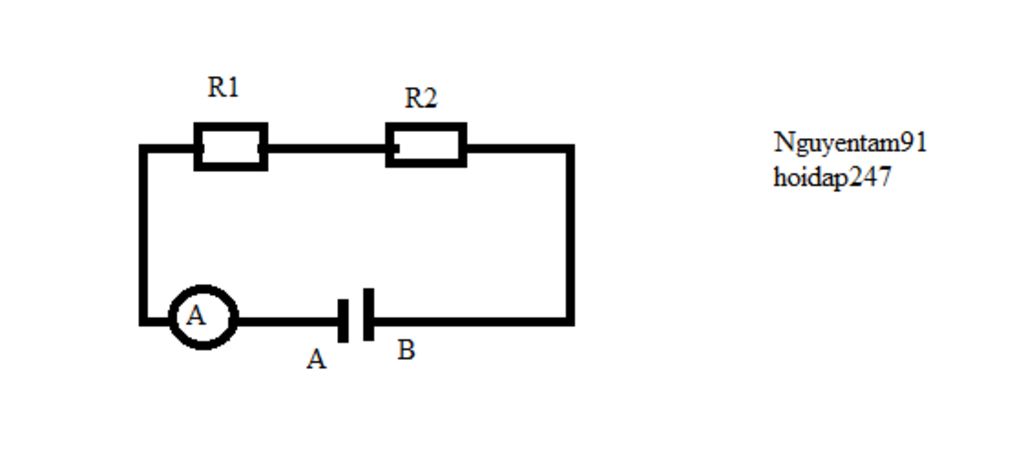

a/. Xem hình

b/. Vì $R1$ nt $R2$ , nên

Điện trở tương đương của đoạn mạch là:

$Rtd=R1+R2=12+28=40$Ω

Cường độ dòng điện qua đoạn mạch là:

$Imạch=$ `U/(Rtd)` = `(60)/(40)` $=1,5A$

Vậy số chỉ của ampe kế là $1,5A$
