Giải thích các bước giải:

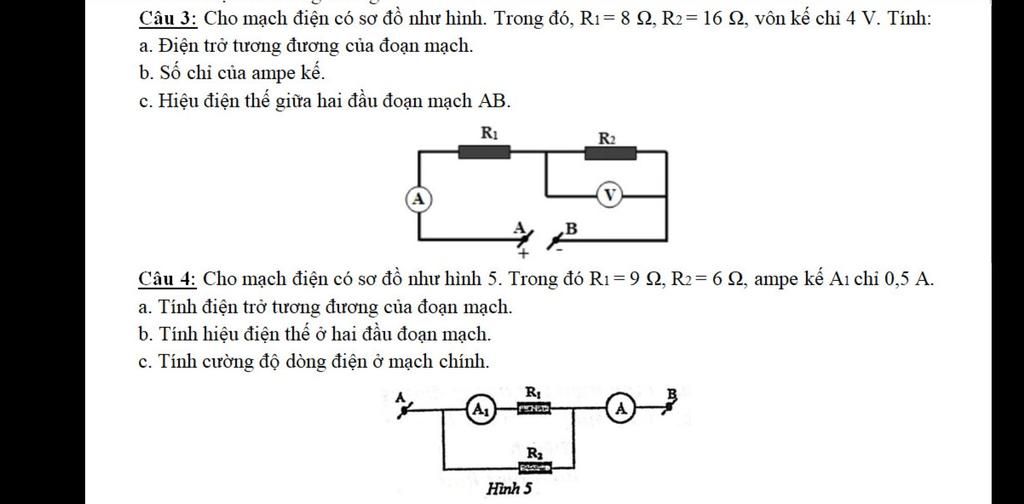

3/.

Tóm tắt:

$R1$ nt $R2$

$R1=8$Ω

$R2=16$Ω

$U2=4V$

$Rtd=?$Ω

 $Imạch=?A$

$U2=?V$

$Umạch=?V$

Giải:

a/. Vì $R1$ nt $R2$, nên:

Điện trở tương đương của đoạn mạch là:

$Rtd=R1+R2=8+16=24$Ω

b/. Cường độ dòng điện qua điện trở 2 là:

$I2=$ `(U2)/(R2)` = `4/8` $=0,5A$

Vì $R1$ mắc nối tiếp với $R2$, nên:

$Imạch=I1=I2=0,5A$

Vậy số chỉ của ampe kế A là 0,5A

c/. Hiệu điện thế giữa 2 đầu đoạn mạch là:

$Umạch=Imạch.Rtd=0,5.24=12V$

4/.

$R1$ // $R2$

$R1=9$Ω

$R2=6$Ω

$I1=0,5A$

$Rtd=?$Ω

 $Imạch=?A$

$Umạch=?V$

Giải:

a/. Vì $R1$ // $R2$, nên:

Điện trở tương đương của đoạn mạch là:

$Rtd=$ `(R1.R2)/(R1+R2)` = `(9.6)/(9+6)` $=3,6$Ω

b/. Hiệu điện thế giữa 2 đầu điện trở 1 là:

$U1=I1.R1=0,5.9=4,5V$

Vì $R1$ mắc song song với $R2$, nên:

$Umạch=U1=U2=4,5V$

c/. Cường độ dòng điện qua mạch chính là:

$Imạch=$ `(Umạch)/(Rtd)` = `(4,5)/(3,6)` $=1,25A$

câu 3:

sơ đồ mạch điện: $R1 nt R2$

a) điện trở tương đương của đoạn mạch là:

`R_{td}=R_1+R_2=8+16=24\Omega`

b) số chỉ của ampe kế là:

`I_A=I_1=U_1/R_1=4/8=0,5A`

c) hiệu điện thế giữa hai đầu đoạn mạch là:

`U=I_A.R_{td}=0,5.24=12V`

câu 4:

sơ đồ mạch điện: $R1 // R2$

a) điện trở tương đương của đoạn mạch là:

`R_{td}={R_1.R_2}/{R_1+R_2}={9.6}/{9+6}=3,6\Omega`

b) hiệu điện thế giữa hai đầu đoạn mạch là:

`U=U_1=I_1.R_1=0,5.9=4,5V`

c) cường độ dòng điện ở mạch chính là:

`I=U/R_{td}={4,5}/{3,6}=1,25A`
