Đáp án:

 Mạch $R_1 nt (R_2 // R_3)$

$R_{23} = \dfrac{R_2.R_3}{R_2 + R_3} = \dfrac{6.12}{6 + 12} = 4 (\Omega)$

$R_{tđ} = R_1 + R_{23} = 16 + 4 = 20 (\Omega)$

b. Vì vôn kế chỉ 6V nên:

   $U_2 = U_3 = U_{23} = 6 (V)$

Suy ra:

  $I_2 = \dfrac{U_2}{R_2} = \dfrac{6}{6} = 1 (A)$

  $I_3 = \dfrac{U_3}{R_3} = \dfrac{6}{12} = 0,5 (A)$

Vì $R_1 nt (R_2 // R_3)$ nên ta có:

   $I = I_1 = I_{23} = I_2 + I_3 = 1 + 0,5 = 1,5 (A)$

Vậy Ampe kế chỉ 1,5A.

c. Hiệu điện thế giữa hai đầu đoạn mạch là:

   $U = I.R_{tđ} = 1,5.20 = 30 (V)$

Vậy Vôn kế chỉ $30V$

Giải thích các bước giải:



Giải thích các bước giải:

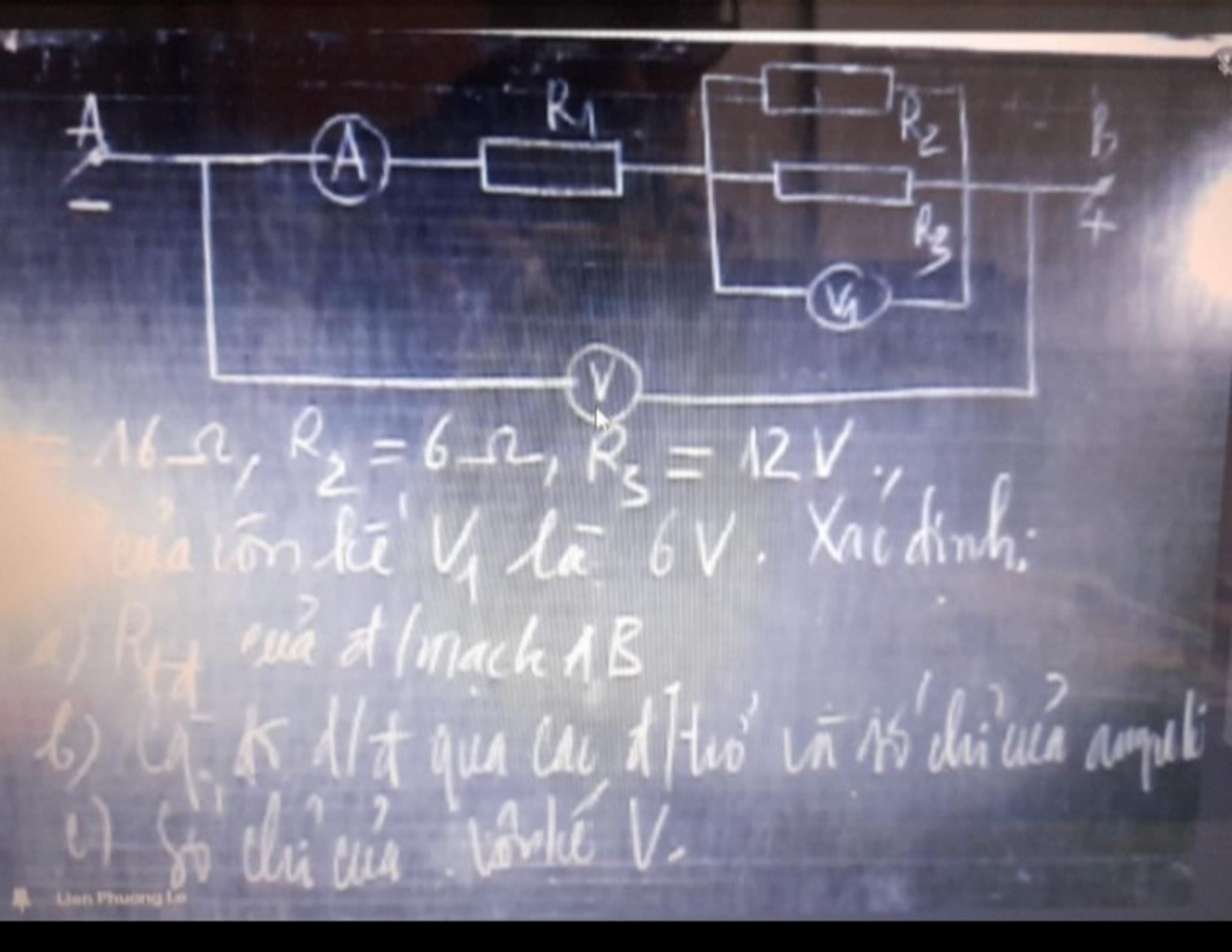

Tóm tắt:

$R1$ nối tiếp ($R2$ song song $R3$)

$R1=16$Ω

$R2=6$Ω

$R3=12$Ω

$U23=6V$

$Rtd=?$Ω

$I1=?A$

$I2=?A$

$I3=?A$

$Imạch=?A$

$Umạch=?V$

Giải:

a/. Vì $R1$ nt ($R2$ // $R2$) , nên:

Điện trở tương đương của đoạn mạch là:

$Rtd=R1+$ `(R2.R3)/(R2+R3)` $=16+$ `(6.12)/(6+12)` $=20$Ω

b/. Vì $R2$ mắc song song với $R2$, nên:

$U23=U2=U3=6V$

Cường độ dòng điện qua điện trở 2 là:

$I2=$ `(U2)/(R2)` = `6/6` $=1A$

Cường độ dòng điện qua điện trở 3 là:

$I3=$ `(U3)/(R3)` = `6/(12)` $=0,5A$

Vì $R1$ nt ($R2$ // $R2$) , nên:

$Imạch=I1=I23= I2+I3=1+0,5=1,5A$

Vậy số chỉ của ampe kế là: $1,5A$

c/. Hiệu điện thế qua 2 đầu đoạn mạch là:

$Umạch=Imạch.Rtd=1,5.20=30V$

Số chỉ của vôn kế là: $30V$
