I. Bài tập tự luận 1. Hai điện trở R1, R2 và ampe kế được mắc nối tiếp với nhau vào hai điểm A, B. a. Vẽ sơ đồ mạch điện trên. b. Cho R1=5Ω, R2=10Ω, ampe kế ch
I. Bài tập tự luận 1. Hai điện trở R1, R2 và ampe kế được mắc nối tiếp với nhau vào hai điểm A, B. a. Vẽ sơ đồ mạch điện trên. b. Cho R1=5Ω, R2=10Ω, ampe kế chỉ 0,2A. Tính hiệu điện thế của đoạn mạch AB theo hai cách. 2. Có mạch điện có sơ đồ như hình 4.1, trong đó điện trở R1 = 10Ω, R2 = 20Ω, hiệu điện thế giữa hai đầu đoạn mạch AB bằng 12V. a) Số chỉ của vôn kế và ampe kế là bao nhiêu? b) Chỉ với hai điện trở trên đây, nêu hai cách làm tăng cường độ dòng điện trong mạch lên gấp ba lần (có thể thay đổi UAB) 3. Ba điện trở R1 = 5Ω, R2 = 10Ω, R3 = 15Ω được mắc nối tiếp nhau vào hiệu điện thế 12V a) Tính điện trở trương đương của đoạn mạch b) Tính hiệu điện thế giữa hai đầu mỗi điện trở II. Bài tập trắc nghiệm 1. Đoạn mạch gồm các điện trở mắc nối tiếp là đoạn mạch không có đặc điểm nào dưới đây? A. Đoạn mạch có những điểm nối chung của nhiều điện trở B. Đoạn mạch có những điểm nối chung của hai điện trở C. Dòng điện chạy qua các điện trở của đoạn mạch có cùng cường độ D. Đoạn mạch gồm những điện trở mắc liên tiếp với nhau và không có mạch rẽ. 2. Đặt một hiệu điện thế UAB vào hai đầu đoạn mạch gồm hai điện trở R1 và R2 mắc nối tiếp. Hiệu điện thế giữa hai đầu mỗi điện trở tương ứng là U1, U2. Hệ thức nào sau đây là không đúng? A. RAB = R1 + R2 B. IAB = I1 = I2 C. U1/U2 = R2/R1 D. UAB = U1 + U2 3. Phát biểu nào sau đây không đúng đối với đoạn mạch gồm các điện trở mắc nối tiếp? A. Cường độ dòng điện là như nhau tại mọi vị trí của đoạn mạch. B. Hiệu điện thế giữa hai đầu đoạn mạch bằng tổng các hiệu điện thế giữa hai đầu mỗi điện trở mắc trong đoạn mạch C. Hiệu điện thế giữa hai đầu đoạn mạch bằng hiệu điện thế giữa hai đầu mỗi điện trở mắc trong mạch D. Hiệu điện thế giữa hai đầu mỗi điện trở mắc trong mạch tỉ lệ thuận với điện trở đó 4. Đặt hiệu điện thế U = 12V vào hai đầu đoạn mạch gồm điện trở R1 = 40Ω và R2 = 80Ω mắc nối tiếp. Hỏi cường độ dòng điện chạy qua mạch này là bao nhiêu? A. 0,1A B. 0,15A C. 0,45A D. 0,3A 5. Một đoạn mạch gồm hai điện trở R1 và R2 = 1,5R1 mắc nối tiếp với nhau. Cho dòng điện chạy qua đoạn mạch này thì thấy hiệu điện thế giữa hai đầu điện trở R1 là 3V. Hỏi hiệu điện thế giữa hai đầu đoạn mạch là bao nhiêu? A. 1,5V B. 3V C.4,5V D. 7,5V mk cần gấp và ngay baayh ạ ai giúp mk với hứa sẽ vote 5* + câu trl hay nhất ạ giúp mk vs
Lời giải 1 :
Giải thích các bước giải:
I. Bài tập tự luận
1/.

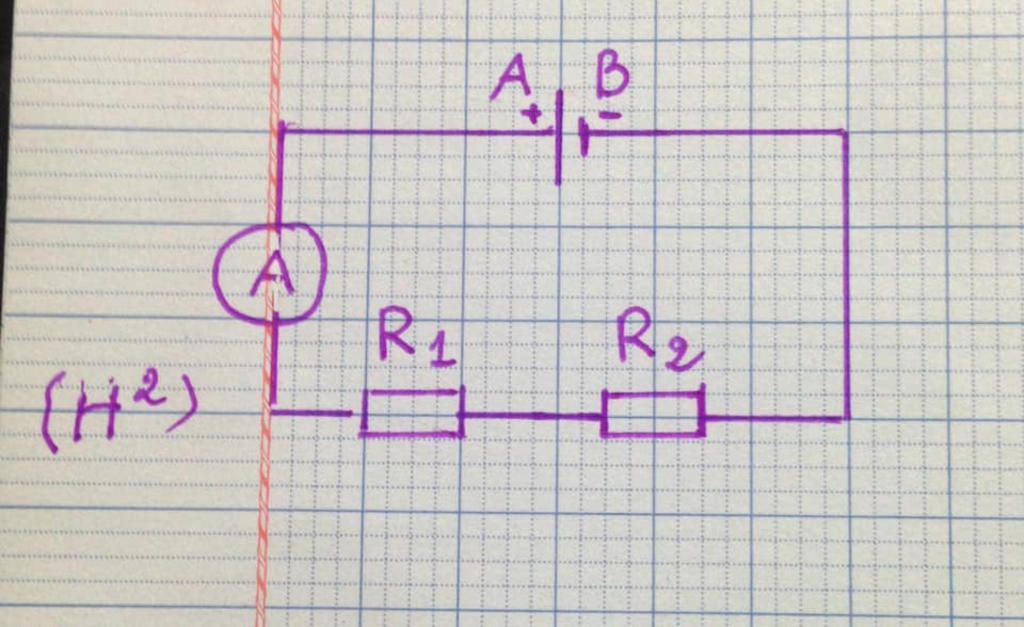

a. Xem hình
b.
Tóm tắt:
$R1$ nt $R2$
$R1=5$Ω
$R2=10$Ω
$I=0,2A$
$Umạch=?V$
Giải:
Cách 1:
Vì $R1$ nt $R2$ , nên:
Điện trở tương đương của đoạn mạch là:
$Rtd=R1+R2=5+10=15$Ω
Hiệu điện thế qua đoạn mạch là:
$Umạch=I.Rtd=0,2.15=3V$
Cách 2:
Vì $R1$ nt $R2$ , nên:
Cường độ dòng điện qua điện trở 1, điện trở 2 và toàn mạch là:
$I=I1=I2=0,2A$
Hiệu điện thế qua điện trở 1 là:
$U1=I.R1=0,2.5=1V$
Hiệu điện thế qua điện trở 2 là:
$U2=I.R2=0,2.10=2V$
Hiệu điện thế qua đoạn mạch là:
$Umạch=U1+U2=1+2=3V$
2/. Thiếu hình 4.1
3/.
a/. Điện trở tương đương của đoạn mạch là:
$Rtd=R1+R2+R3=5+10+15=30$Ω
Vì $R1$ nt $R2$ nt $R2$, nên:
Cường độ dòng điện qua điện trở 1, điện trở 2, điện trở 3 và toàn mạch là:
$Imạch=I1=I2=I3=$ `(Umạch)/(Rtd)` = `(12)/(30)` $=0,4A$
b/. Hiệu điện thế giữa 2 đầu điện trở 1 là:
$U1=I1.R1=0,4.5=2V$
Hiệu điện thế giữa 2 đầu điện trở 2 là:
$U2=I2.R2=0,4.10=4V$
Hiệu điện thế giữa 2 đầu điện trở 3 là:
$U3=I3.R3=0,4.15=6V$
II. Bài tập trắc nghiệm
1. A. Đoạn mạch có những điểm nối chung của nhiều điện trở
Đoạn mạch có những điểm nối chung của nhiều điện trở có thể là mạch rẽ nhánh, phân nhánh, không phải đoạn mạch gồm các điện trở mắc nối tiếp
2. C. `(U1)/(U2)` = `(R2)/(R1)`
Câu đúng là: `(U1)/(U2)` = `(R1)/(R2)`
3. C. Hiệu điện thế giữa hai đầu đoạn mạch bằng hiệu điện thế giữa hai đầu mỗi điện trở mắc trong mạch
Câu đúng là: Hiệu điện thế giữa hai đầu đoạn mạch bằng tổng các hiệu điện thế giữa hai đầu mỗi điện trở mắc trong đoạn mạch: $U=U1+U2+...+Un$
4. A. 0,1A
Điện trở tương đương của đoạn mạch là:
$Rtd=R1+R2=40+80=120$Ω
Vì $R1$ nt $R2$ nên:
Cường độ dòng điện chạy qua mạch là:
$Imạch=$ `(Umạch)/(Rtd)` = `(12)/(120)` $=0,1A$
5. D. 7,5V
Vì hai điện trở R1 và R2 mắc nối tiếp với nhau, nên ta có:
`(U1)/(R1)` = `(U2)/(R2)`
⇔ `(U2)/(U1)` = `(R2)/(R1)` = `(1,5R1)/(R1)` $=1,5$
⇒ $U2=1,5U1=1,5.3=4,5V$
Hiệu điện thế giữa hai đầu đoạn mạch là:
$U=U1+U2=3+4,5=7,5V$
