bài 67:

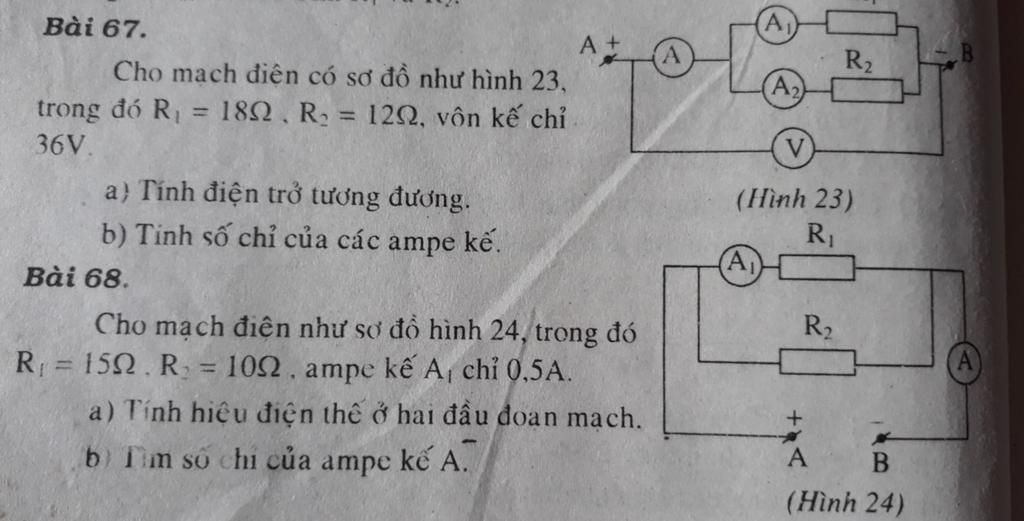

sơ đồ mạch điện: $R1//R2$

a) điện trở tương đương của đoạn mạch là:

`R_{td}={R_1.R_2}/{R_1+R_2}={18.12}/{18+12}=7,2\Omega`

b) số chỉ của của ampe kế A là:

`I_A=U/R_{td}=36/{7,2}=5A`

số chỉ của của ampe kế `A_1` là:

`I_1=U/R_1=36/18=2A`

số chỉ của của ampe kế `A_2` là:

`I_2=U/R_2=36/12=3A`

bài 68:

sơ đồ mạch điện: $R1//R2$

a) điện trở tương đương của đoạn mạch là:

`R_{td}={R_1.R_2}/{R_1+R_2}={15.10}/{15+10}=6\Omega`

hiệu điện thế hai đầu đoạn mạch là:

`U=U_1=I_1.R_1=0,5.15=7,5V`

b) số chỉ của của ampe kế A là:

`I_A=U/R_{td}={7,5}/6=1,25A`

Giải thích các bước giải:

67/.Tóm tắt:

$R1$ // $R2$

$R1=18$Ω

$R2=12$Ω

$U=36V$

$Rtd=?$Ω

 $Imạch=?A$

Giải:

a/. Vì $R1$ // $R2$, nên:

Điện trở tương đương của đoạn mạch là:

$Rtd=$ `(R1.R2)/(R1+R2)` = `(18.12)/(18+12)` $=7,2$Ω

b/.Vì $R1$ // $R2$, nên:

Hiệu điện thế giữa 2 đầu điện trở 1 và điện trở 2 là:

$Umạch=U1=U2=36V$

Cường độ dòng điện qua đoạn mạch là:

$Imạch=$ `U/(Rtd)` = `(36)/(7,2)` $=5A$

Vậy số chỉ của ampe kế A là $5A$

Cường độ dòng điện qua điện trở 1 là:

$I1=$ `(U1)/(R1)` = `(36)/(18)` $=2A$

Vậy số chỉ của ampe kế A1 là $2A$

Cường độ dòng điện qua điện trở 2 là:

$I2=$ `(U2)/(R2)` = `(36)/(12)` $=3A$

Vậy số chỉ của ampe kế A2 là $3A$

68/.

$R1$ // $R2$

$R1=15$Ω

$R2=10$Ω

$I1=0,5A$

$Rtd=?$Ω

$Umạch=?V$

$Imạch=?A$

Giải:

a/. Vì $R1$ // $R2$, nên:

Điện trở tương đương của đoạn mạch là:

$Rtd=$ `(R1.R2)/(R1+R2)` = `(15.10)/(15+10)` $=6$Ω

b/. Hiệu điện thế giữa 2 đầu điện trở 1 là:

$U1=I1.R1=0,5.15=7,5V$

Vì $R1$ mắc song song với $R2$, nên:

Hiệu điện thế giữa 2 đầu đoạn mạch là:

$Umạch=U1=U2=7,5V$

c/. Cường độ dòng điện qua mạch chính là:

$Imạch=$ `(Umạch)/(Rtd)` = `(7,5)/6` $=1,25A$

Vậy số chỉ của ampe kế A là $1,25A$
